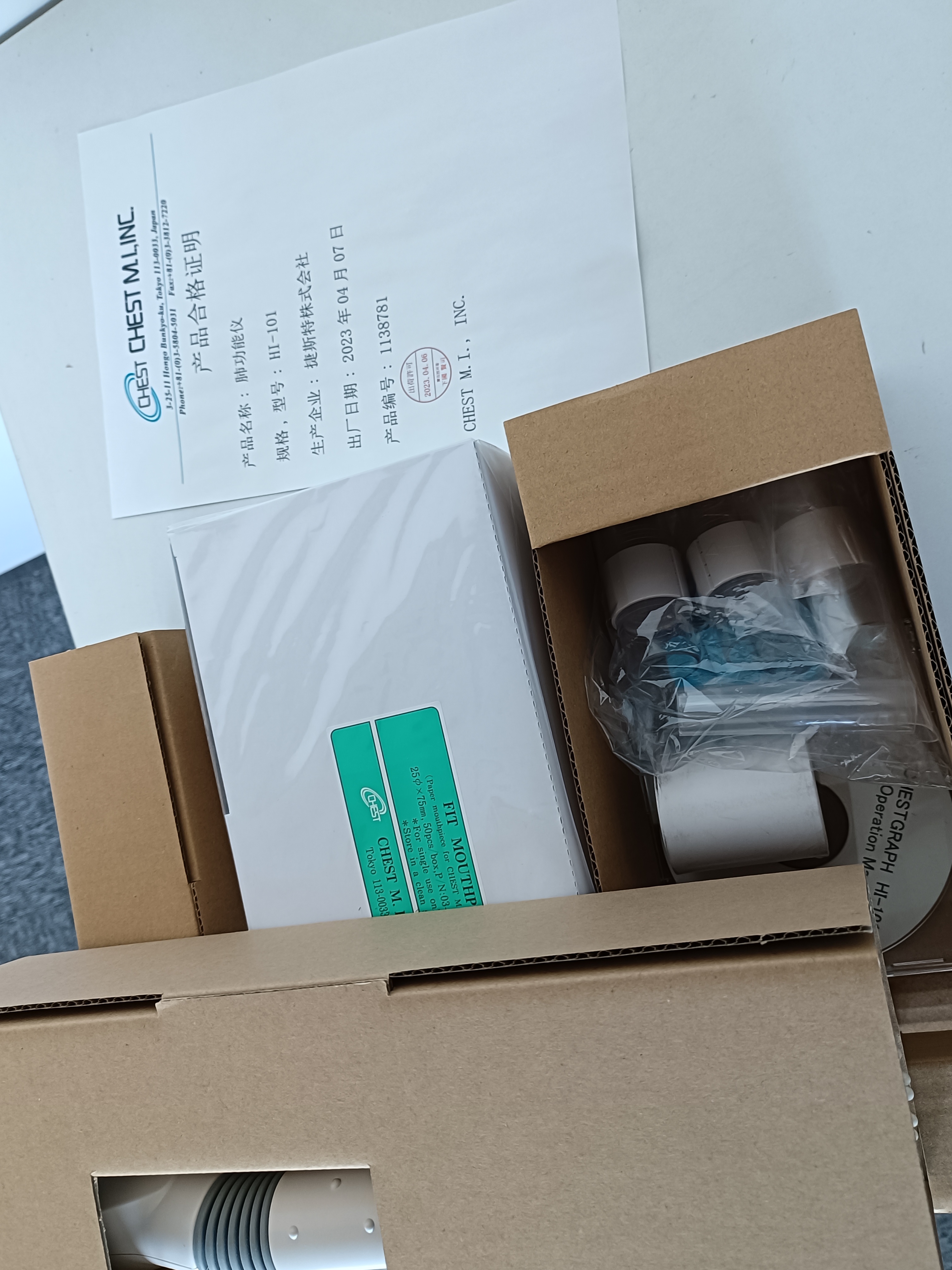

結構及組成/主要組成成分該產品由主機、內置可充電電池（PE12V0.8型）、氣流傳感器（PA-100-200D-W2B3型）和電源線組成。
適用范圍/預期用途該產品可進行SVC、FVS、MVV和支氣管擴張吸藥試驗，可用于呼吸疾病的診斷、療法選擇和療效評估，也可用于呼吸道損傷的早期檢查。

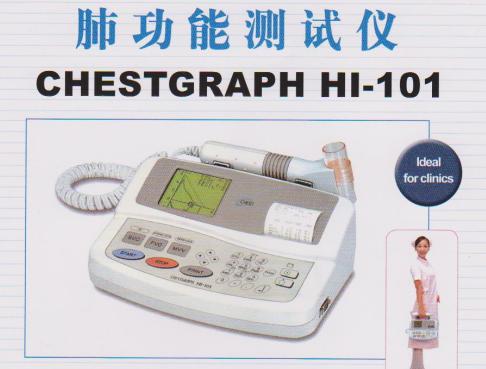

日本捷斯特CHESTGRAPH肺功能儀HI-101

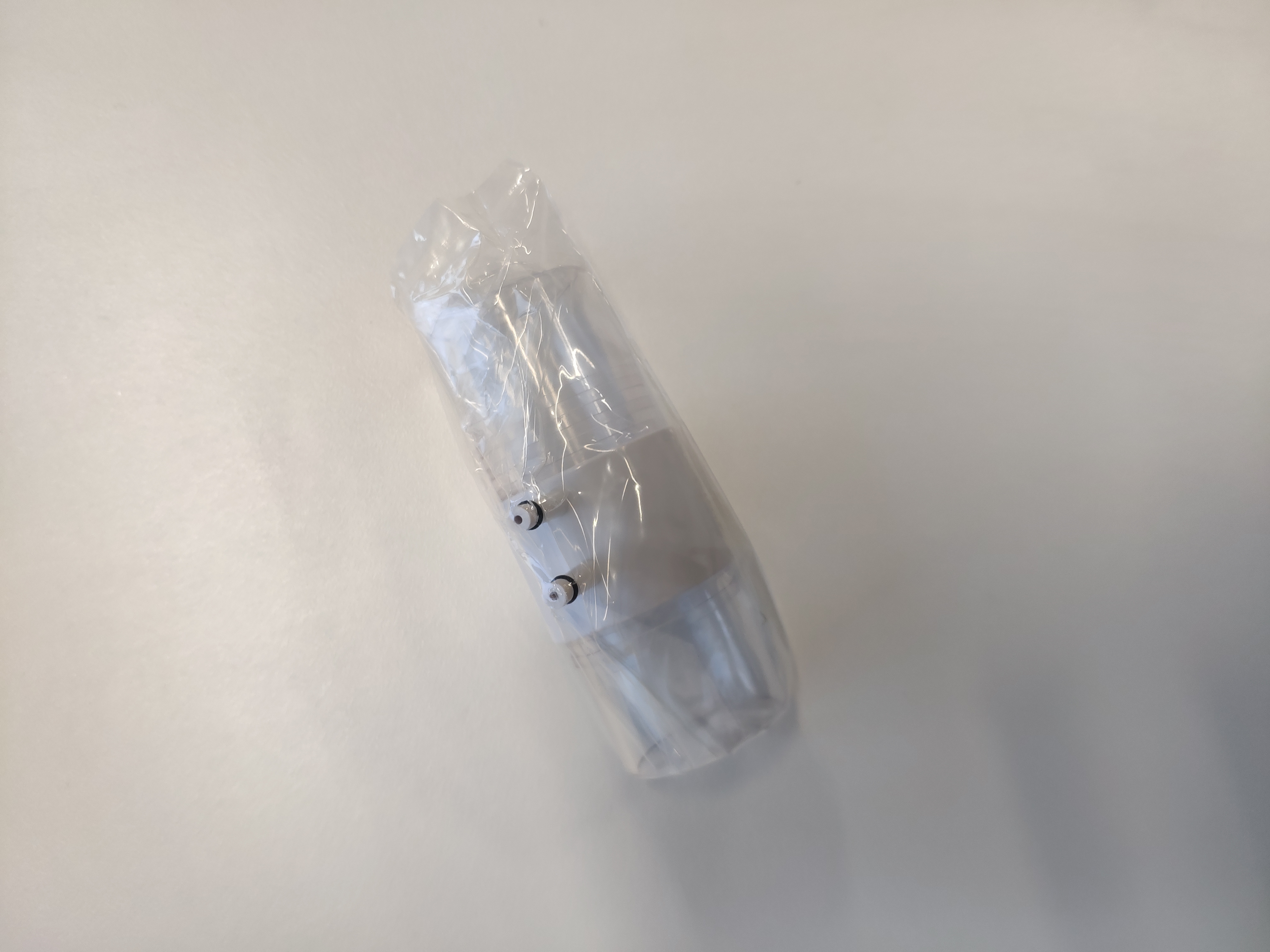

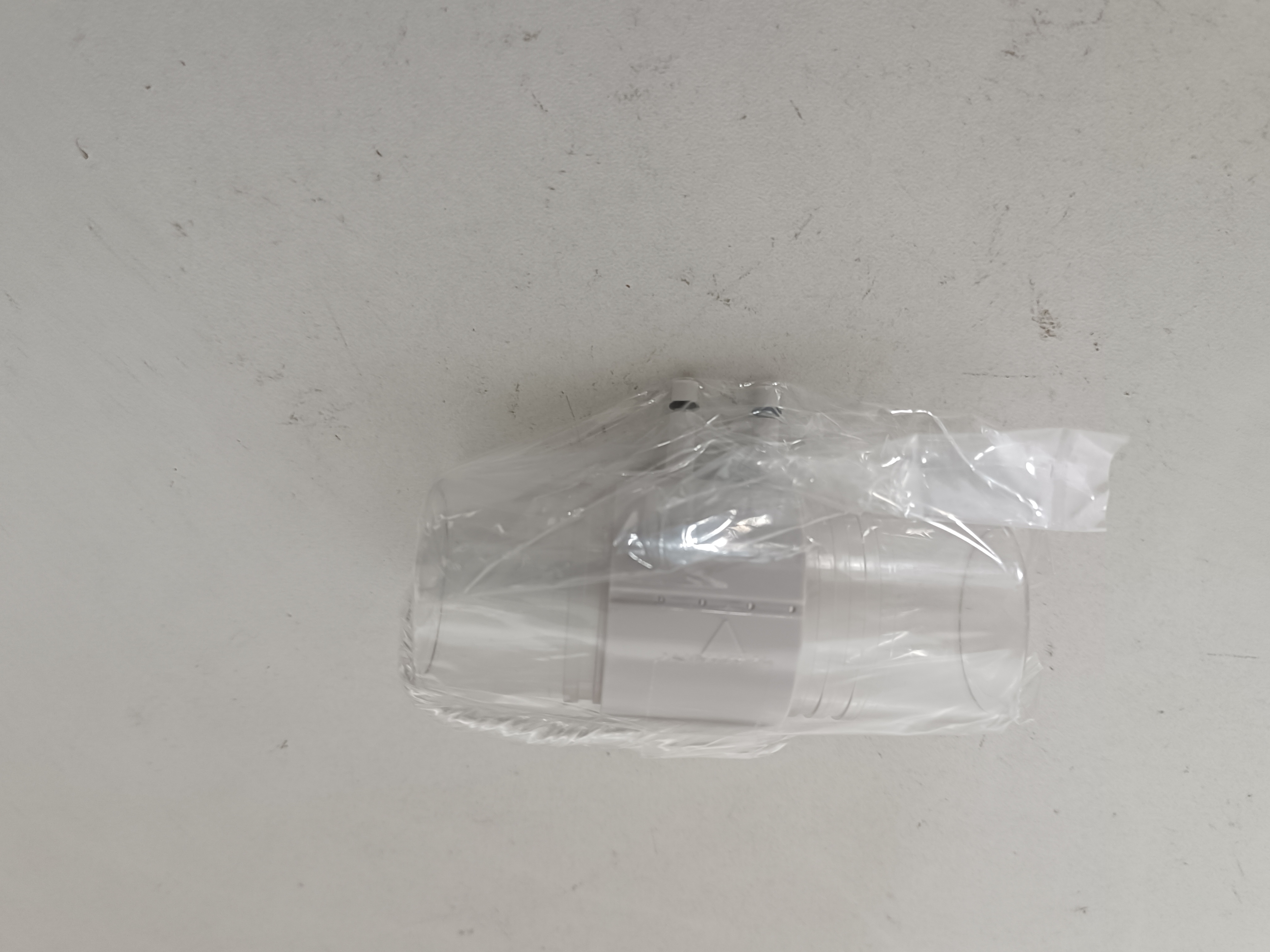

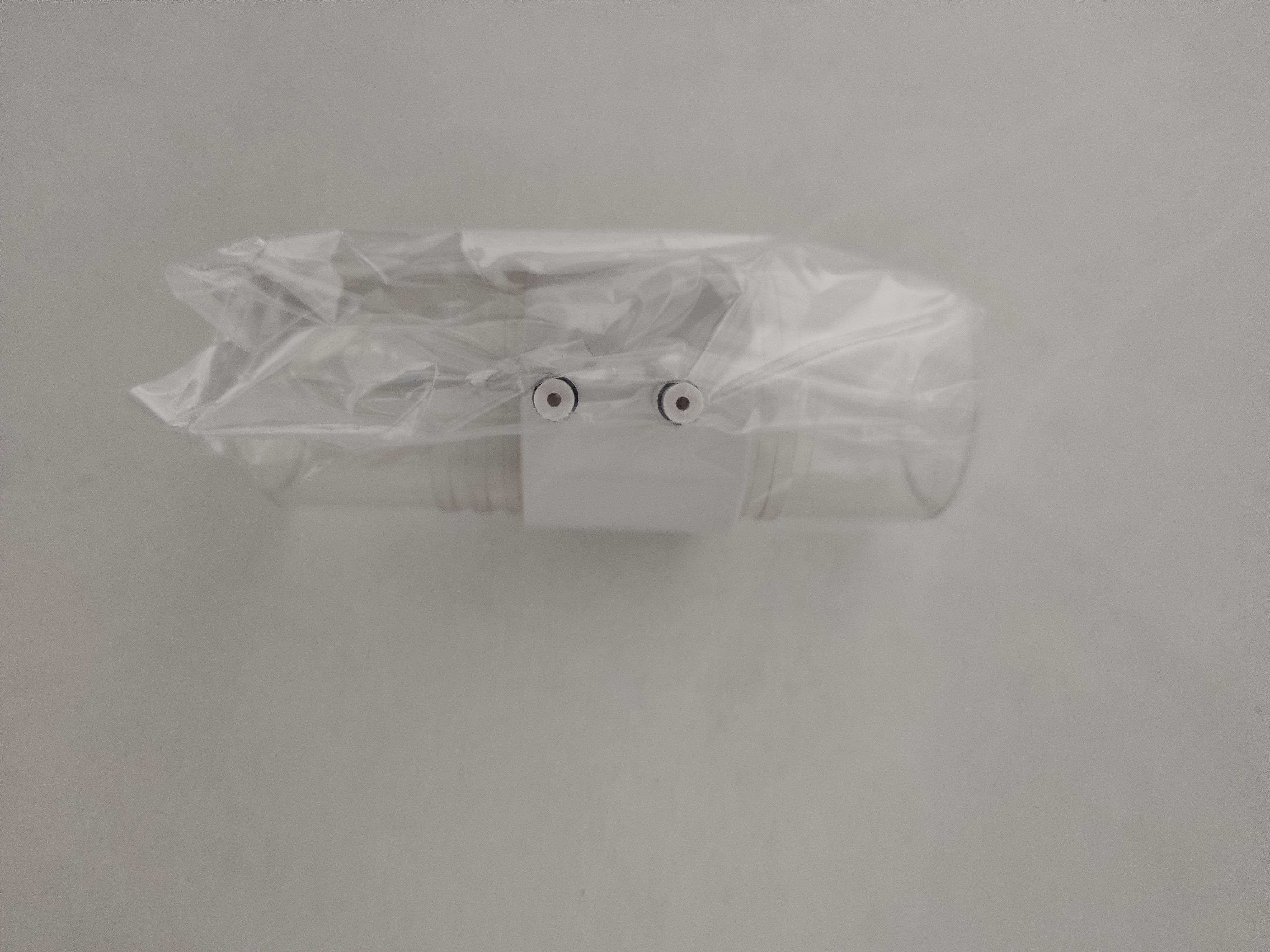

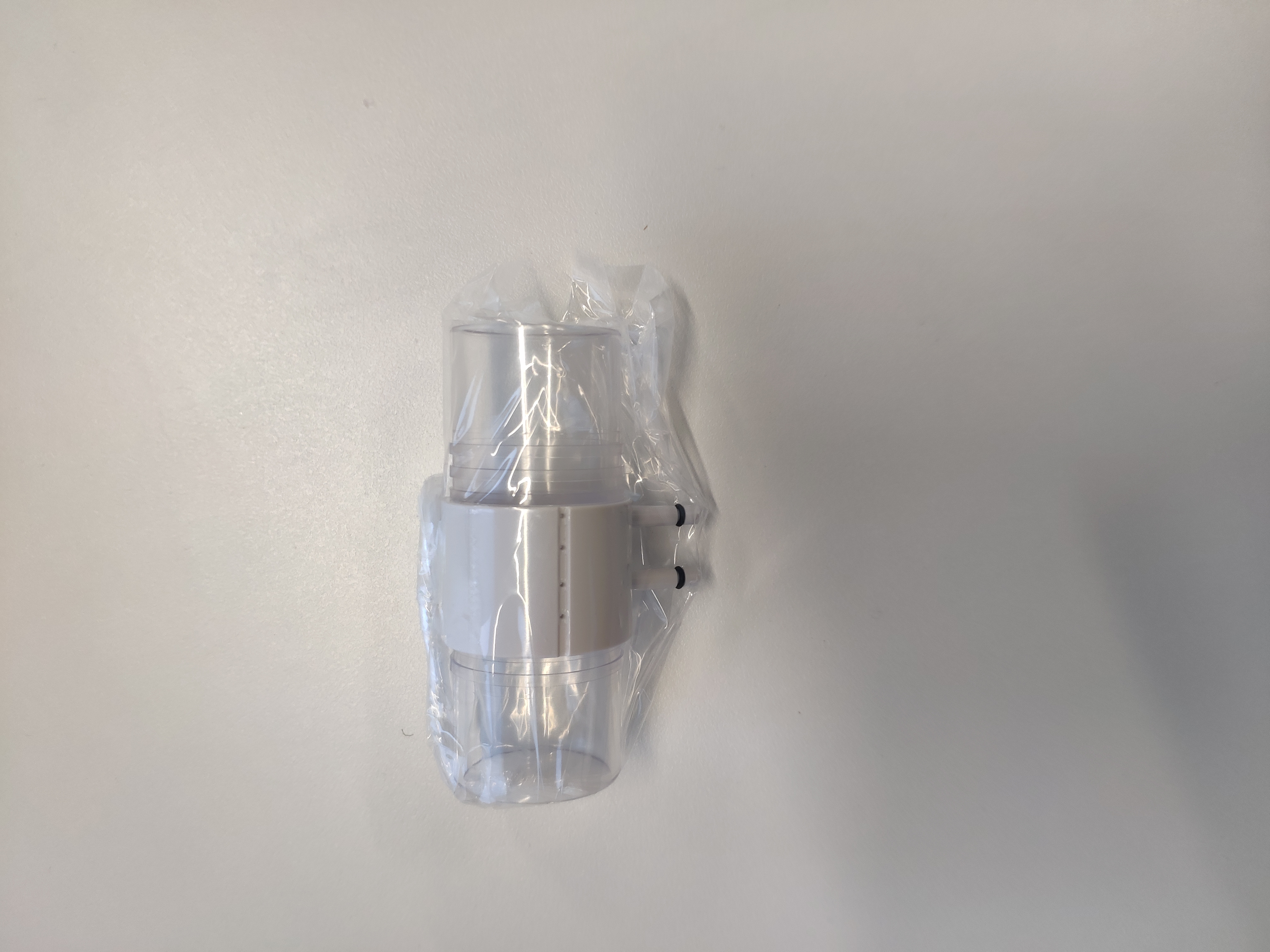

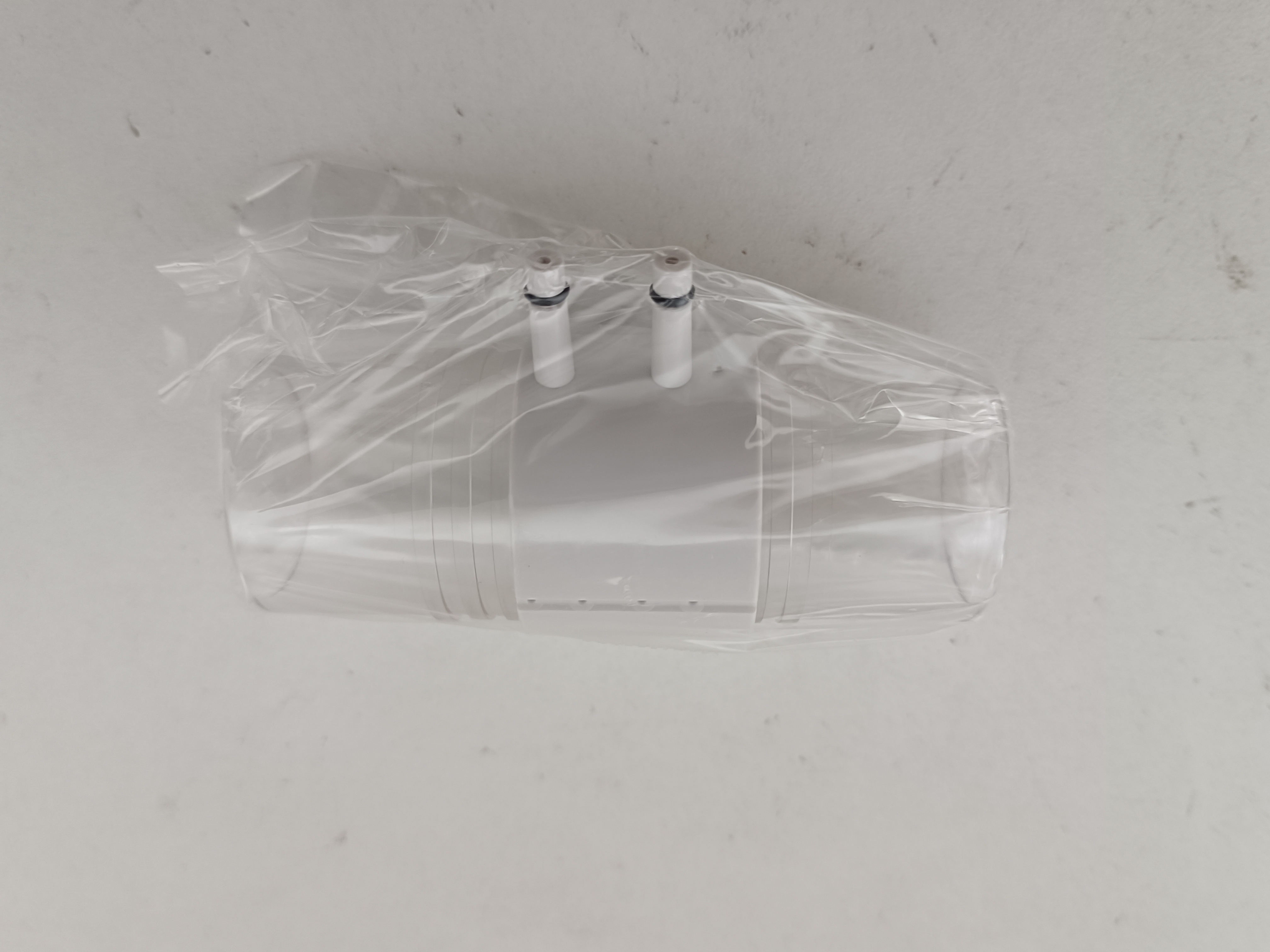

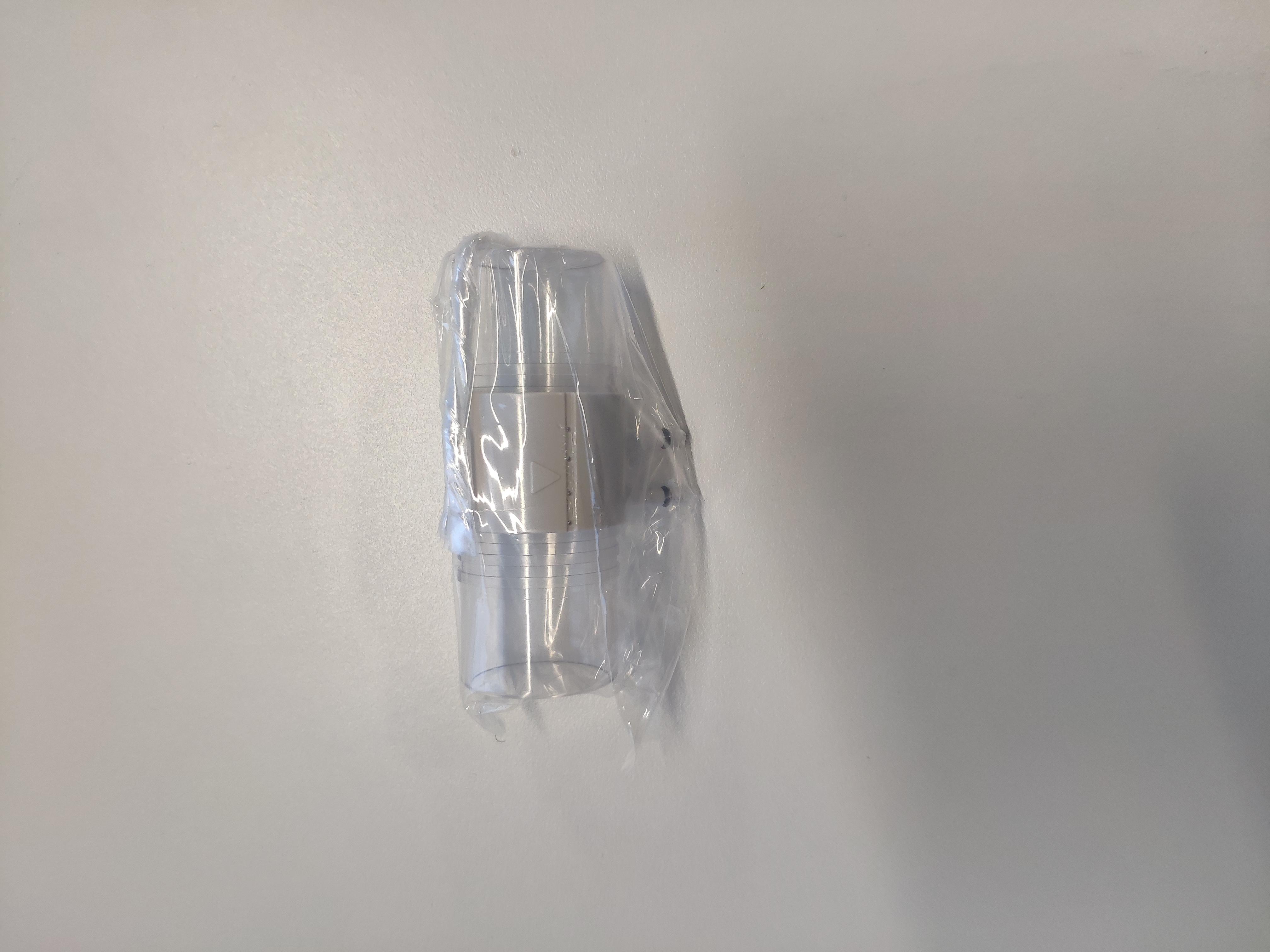

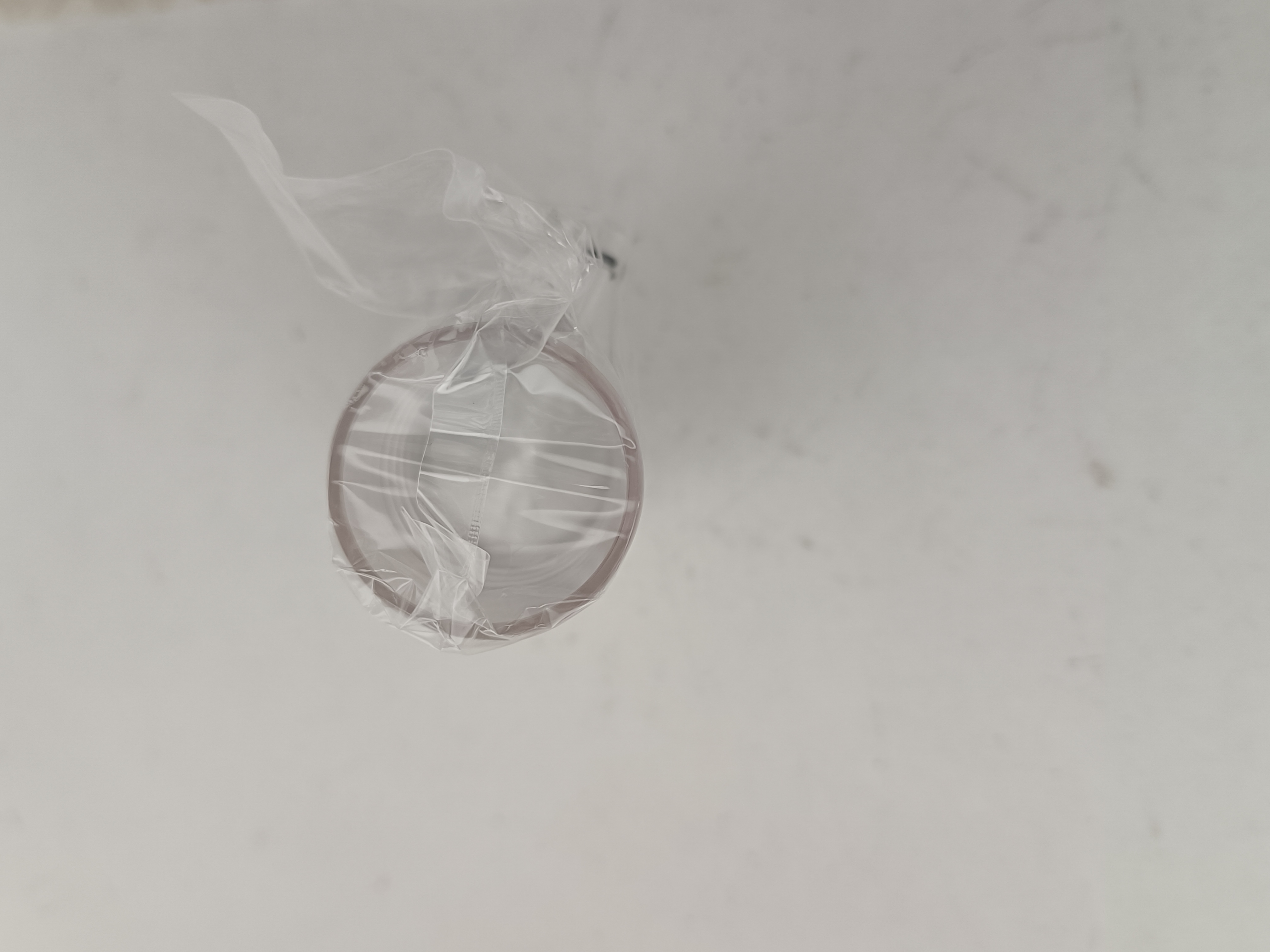

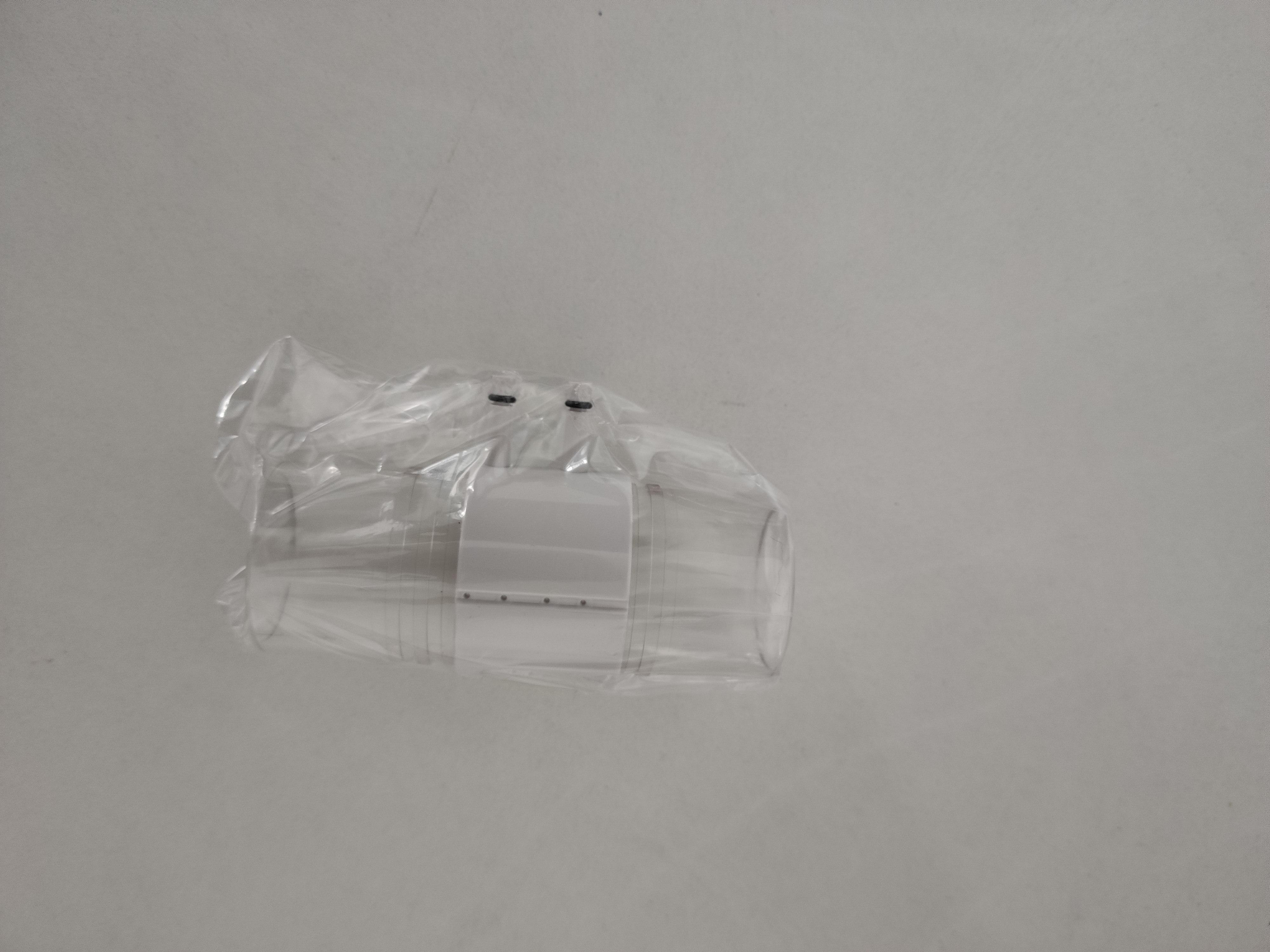

先進的孔板流量傳感器，標配3個傳感器頭
自帶病情分析報告，內置打印機
可儲存大量病人病歷
操作簡便、輕便靈活、經濟合算
自帶蓄電池、交直流兩用
精確度±3%，滿足ATS要求
亞洲人標準預計值
可與標準計算機連接，建立系統工作站（可選件）
測試項目：肺活量、用力肺活量、分鐘最大通氣量、支氣管擴張試驗
日本（CHEST）捷斯特肺功能儀HI-801、HI-105、HI-101比較表
比較項目 | HI-801 | HI-105 | HI-101 |
市場報價 | 168000元 | 138000元 | 86000元 |
外觀 | 折疊式（筆記本電腦式） | 平板式，長方形 | 平板式，正方形 |
操作界面 | 中文界面、中文打印報告 | 中/英文界面、中/英文打印報告 | 英文界面、英文打印報告 |
檢測項目 | 可做SVC、FVC、MVV、MV、BD試驗、激發試驗，60個參數 | 可做SVC、FVC、MVV、MV、BD試驗、激發試驗，60個參數 | 可做SVC、FVC、MVV、BD試驗、激發試驗，55個參數 |
顯示屏 | 10.4英寸彩色液晶顯示 | 8英寸彩色液晶顯示 | 5英寸黑白液晶顯示 |
卡通模擬吹氣 | 有卡通動漫吹氣模式 | 有卡通動漫吹氣模式 | 無卡通動漫吹氣模式 |
肺年齡模式 | 無 | 有 | 無 |
升級選配 | 可升級選配呼吸肌力、血氧飽和度、鼻腔阻力、NEP、呼吸溫度測試 | 不能升級 | 不能升級 |
傳感器 | 薄膜壓差技術（Lilly型）傳感器 | 薄膜壓差技術（節流型）傳感器 | 薄膜壓差技術（孔板式）傳感器 |
傳感器頭 | 標配2個 | 標配3個 | 標配3個 |
打印參數選擇 | 用戶可隨意選擇打印參數 | 用戶可隨意選擇打印參數 | 用戶可隨意選擇打印參數 |
工作站 | 選配中文軟件，可與電腦、打印機聯結，建立工作站 | 選配中文軟件，可與電腦、打印機聯結，建立工作站 | 選配中文軟件，可與電腦、打印機聯結，建立工作站 |
一. 輸入每個測試者的相關信息。
每天可能有好多人來使用機器來檢測肺功能，每個人在使用前必須得輸入個人的相關信息。
包括：ID號，姓名，性別（用數字1鍵切換），年齡，身高，體重，種族（數字2鍵切換）等等。
患者信息輸入方法，使用操作鍵來操作，方法類似于使用手機鍵盤。
輸入每個人的相關信息作用有兩點：
1. 便于統一管理；
2. 系統會根據每個人的相關情況，給出一個預測值。
二．輸入完患者相關信息后，接下來就要選擇我們需要測量的測試項目。
可以選擇的測試項目有：肺活量SVC；用力肺活量 FVC；分鐘最大通氣量 MVV.
選擇方法：需要測試哪項就按那個按鈕就可以。
備注：不管做哪項，做之前都得先調零，調零方法：按START鍵。
調零的注意事項：1：調零時手握住手柄，手要保持靜止，不要動。
2：調零時嘴不要含住口嘴。
調零結束后就開始按要求進行呼吸，進行測量。具體的呼吸方法如下：
SVC：先是平靜呼吸3-4次等聽到嘀的一聲響后現呼到不能再呼，然后進行最大吸氣吸到不能吸為止，接著呼氣呼到不能呼為止，再變成平靜呼吸后即可按STOP鍵停止。（P33）
FVC：先是正常呼吸幾次等呼吸狀態穩定后用力吸氣吸到不能再吸，之后用暴發力像吹蠟燭一樣用力快速的將肺里的氣體吐出來（后最好堅持6秒以上），再用力吸氣吸到不能再吸后即可按STOP鍵結束了。（見P37頁）
MVV：用力快速的深吸，深呼，默認堅持15秒，也可提前（6個波形以上）終止。（見P41）
三．測試完我們需要測量的項目后，接下來就是數據的后期處理。
數據的后期處理主要有：
1. 數據保存。方法：按一下STORE DATA按鈕，就可以完成。（P50）
2. 數據打印。方法：按一下PRINT 按鈕就可以打印了。（P50）
3. 數據的調入：在ID界面下在按一下ID鍵即可將保存過的數據調出來，然后用光標鍵選擇我們需要的數據，按回車鍵確認即可。（P51）
4. 數據的刪除：用光標鍵選擇欲刪除的數據，按Clear鍵即可出現刪除數據的相關提示。（P53）
需要著重掌握的是：SVC FVC MVV 的吹氣方法。
肺功能通氣診斷標準
1、 阻塞性通氣功能障礙
1） FEV1/FVC
>60歲 | 40-59歲 | 20-39歲 | 10-19歲 | <10歲 |
<70%Pred | <75% Pred | <80% Pred | <85% Pred | <85% Pred |
2)FEV1
輕度 | 中度 | 重度 | 極重度 |
≥80% Pred | 79-50% Pred | 49-30% Pred | <30% Pred |
2、 限制性通氣功能障礙
FVC
輕度 | 中度 | 重度 |
79-60% Pred | 59-50% Pred | <50% Pred |
3、 混合性通氣功能障礙
FEV1
輕度 | 中度 | 重度 |
79-60% Pred | 59-40% Pred | <40% Pred |
簡介
該系統是醫生、試驗員和其它專業醫療人員在醫院、診所、和醫生診室中使用的肺量計。
它可以進行SVC、FVS、MVV 和支氣管擴張吸藥試驗，可以用于呼吸疾病的診斷、療法選擇和
療效評估，也可用于呼吸道損傷的早期檢查。
本設備是最新的，可以測量SVC、FVC 和 MVV 的便攜式肺功能儀。它的特點是使用 LCD 顯
示屏、高速熱敏打印機、氣流傳感器、RS-232 數據傳輸界面，以及內置的可充電電池，在
使用電源線供電時，它就被充電。
由于便于攜帶及測量迅速，可以用于在病床邊和醫院外進行測量。它適于諸如哮喘、CODP
等呼吸道損傷的早期檢測。
請仔細閱讀本說明書，正確使用該系統。
警告和注意事項
1．使用前要充分了解該設備的搬運和操作方法。
2．選擇安裝和儲存地點時，考慮下列條件：
（1）安裝在濺不到水的地方。
（2）安裝在接觸不到高溫、高濕、直射陽光、鹽類和硫質的地方。
（3）安裝在不傾斜、無震動和不受沖擊的地方（運輸中也須如此）。
（4）不要安裝在儲存著化學品或會產生氣體的地方。
（5）注意電源（或功耗）的周率、電壓和電流。
（6）正確接地。
3．使用前要注意下列事項：
（1）檢查開關的接點和極性，確保設備工作正常。
（2）接地可靠。
（3）所有線纜和管子都正確和可靠地連接。
4．使用中要注意下列事項：
（1）連續地監視設備和病人，確保不發生異常。
（2）如發現設備或病人有任何異常，在不會危及病人的條件下關斷電源，或采取其它適
當措施。
（3）不要讓病人直接接觸設備。
5．使用后要注意下列事項：
（1）按 OFF 鈕，關斷電源。
3 （2）拆開電纜和管子時，不要用力過猛。
（3）清潔附件和電纜，然后將它們整齊地放在一起。
（4）一定要清潔好設備，保證可隨時使用。
6．如果設備不能工作，不要著急，在上面做上適當?shù)木緲酥荆耀@得授權的人進行修
理。
7．未經允許，不得拆開和改動設備。
8．關于維修和檢查，注意下列事項：
（1）要定期維修和檢查設備和部件。
（2）如一臺設備在停用一段時間后又被重新啟用時，要確保設備能正確和安全地工作。
9．要丟棄本系統的主機、附件和耗材時，請按“環境保護”一節的說明去做。
10．當提供的電源設備可疑時，要使用內部電池工作電源。

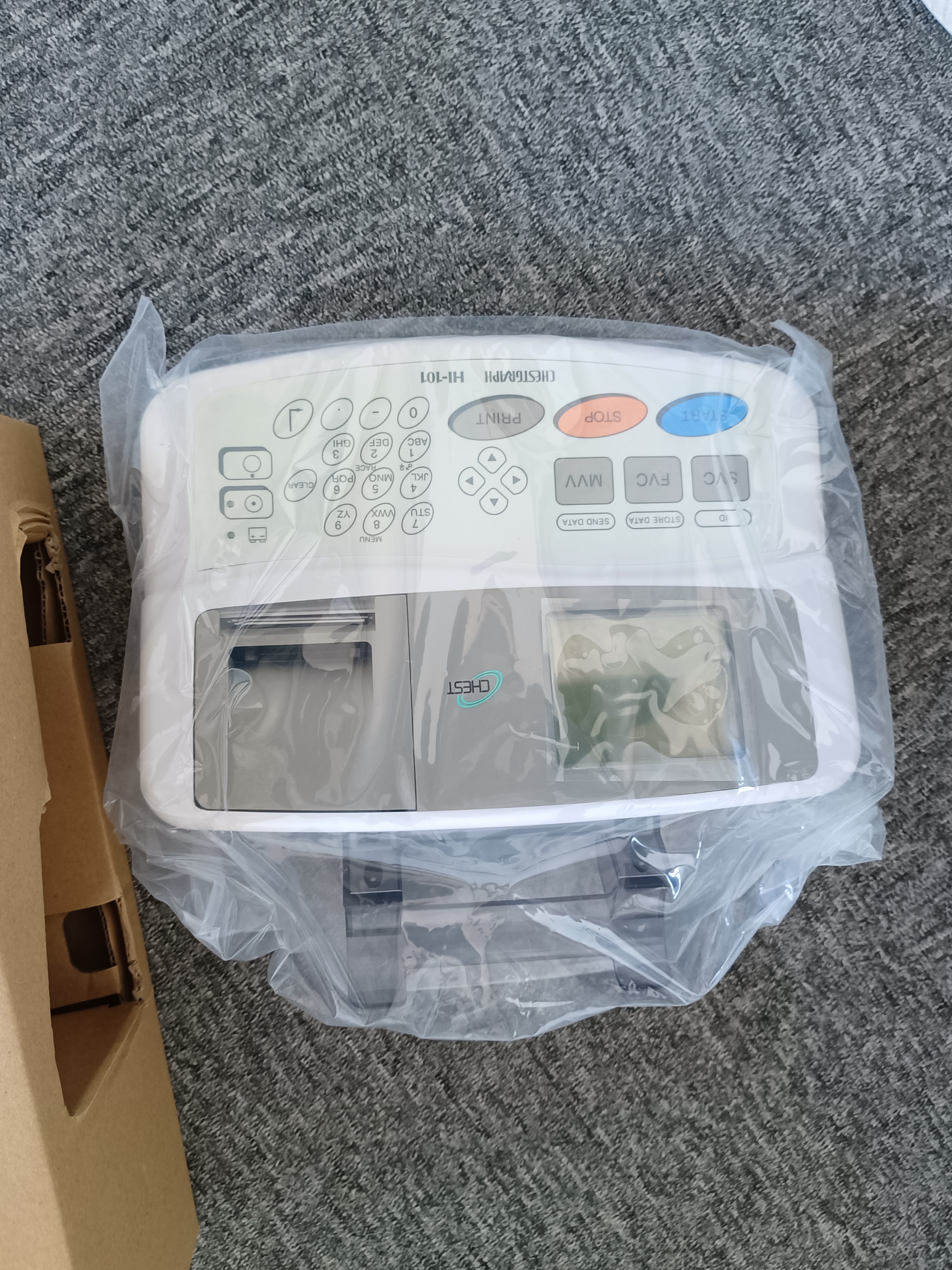

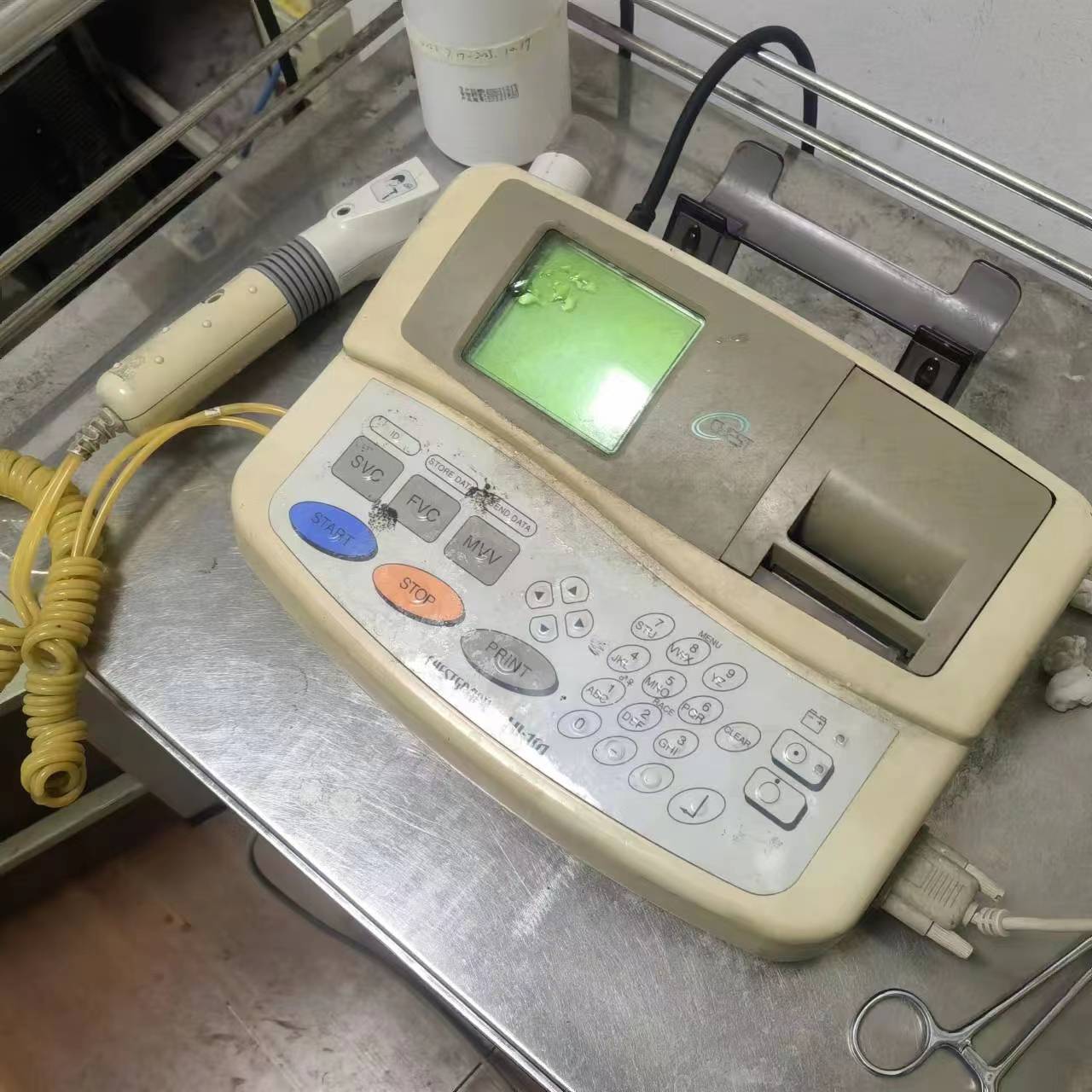

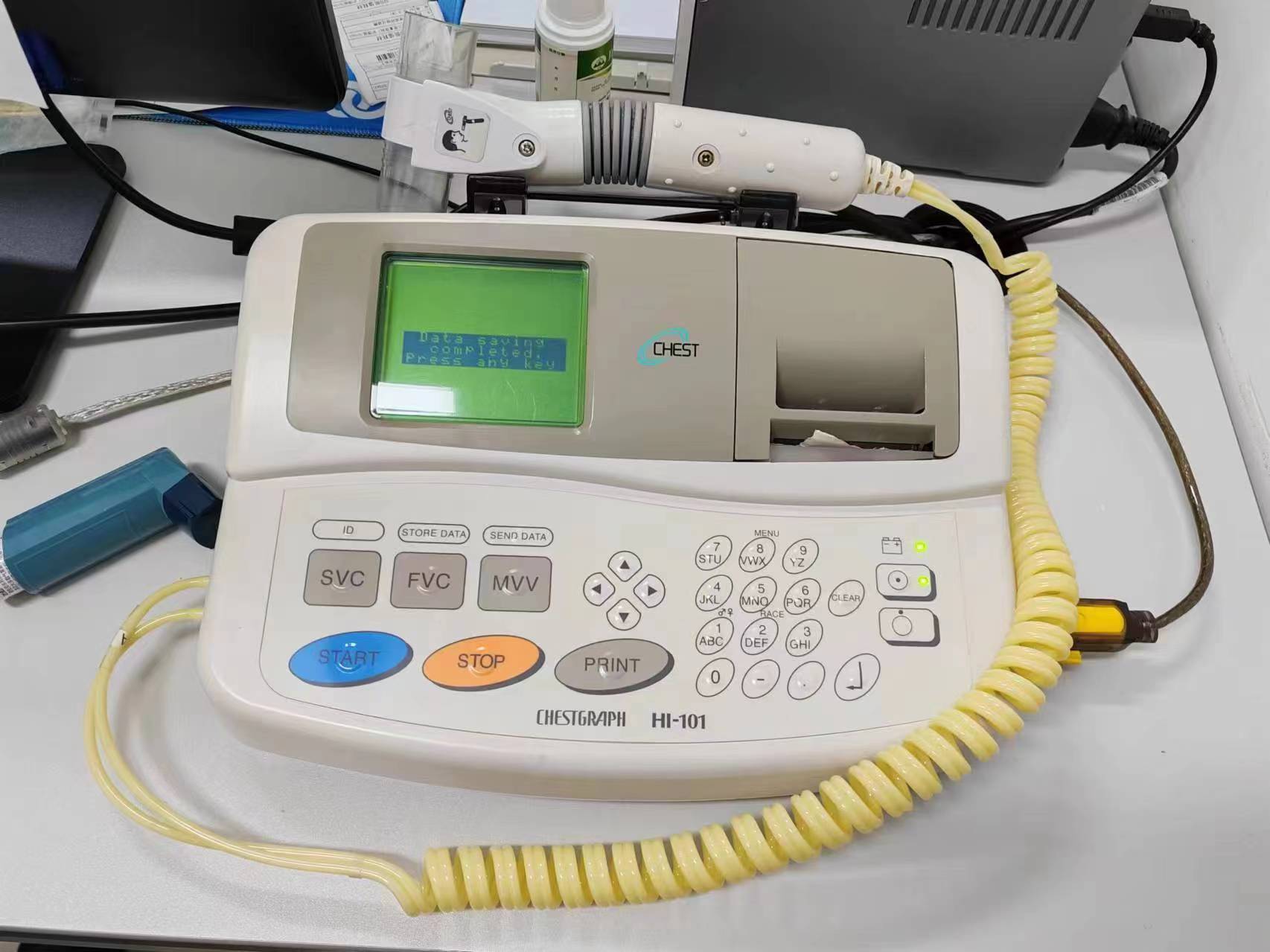

操作面板
[ID]：顯示病人資料（ID）屏
[STORE DATA]：儲存病人資料
[SEND DATA]：向計算機輸送病人資料
*RS-232 連接口位于機器左側
[SVC]：選擇測量 SVC
[FVC]：選擇測量 FVC
[MVV]：選擇測量 MVV
[START]：開始測量
[STOP]：停止測量
[PRINT]：打印病人資料
[▲]、[▼]、[ ]、[ ]：移動光標
[0]--[9]、[-]、[.]：用于輸入病人數據
*根據當前輸入的是何種數據，數字和字母可自動互相切換
[1/♂♀]：通常用于輸入數字“1”。但在<ID Input>屏中如果光標位于“Sex”（性別）上
時，它就在男、女之間切換
[2/RACE]：通常用于輸入數字“2”。但在<ID Input>屏中如果光標位于“RACE”（種族）上
時，它就在“白人”和“其它人種”之間切換
[8/MENU]：通常用于輸入數字“8”。但如果在測量狀態屏中按它時,<Setup Menu>屏將顯示
出來
[CLEAR]：修改儲存的數據
*在測量屏中，可以用它來減少測量數據
[↙]：同回車鍵功能
（17）電池指示燈：電池充電時亮起
（5）接通電源開關：按它以接通電源
（4）關斷電源開關：按它以關斷電源

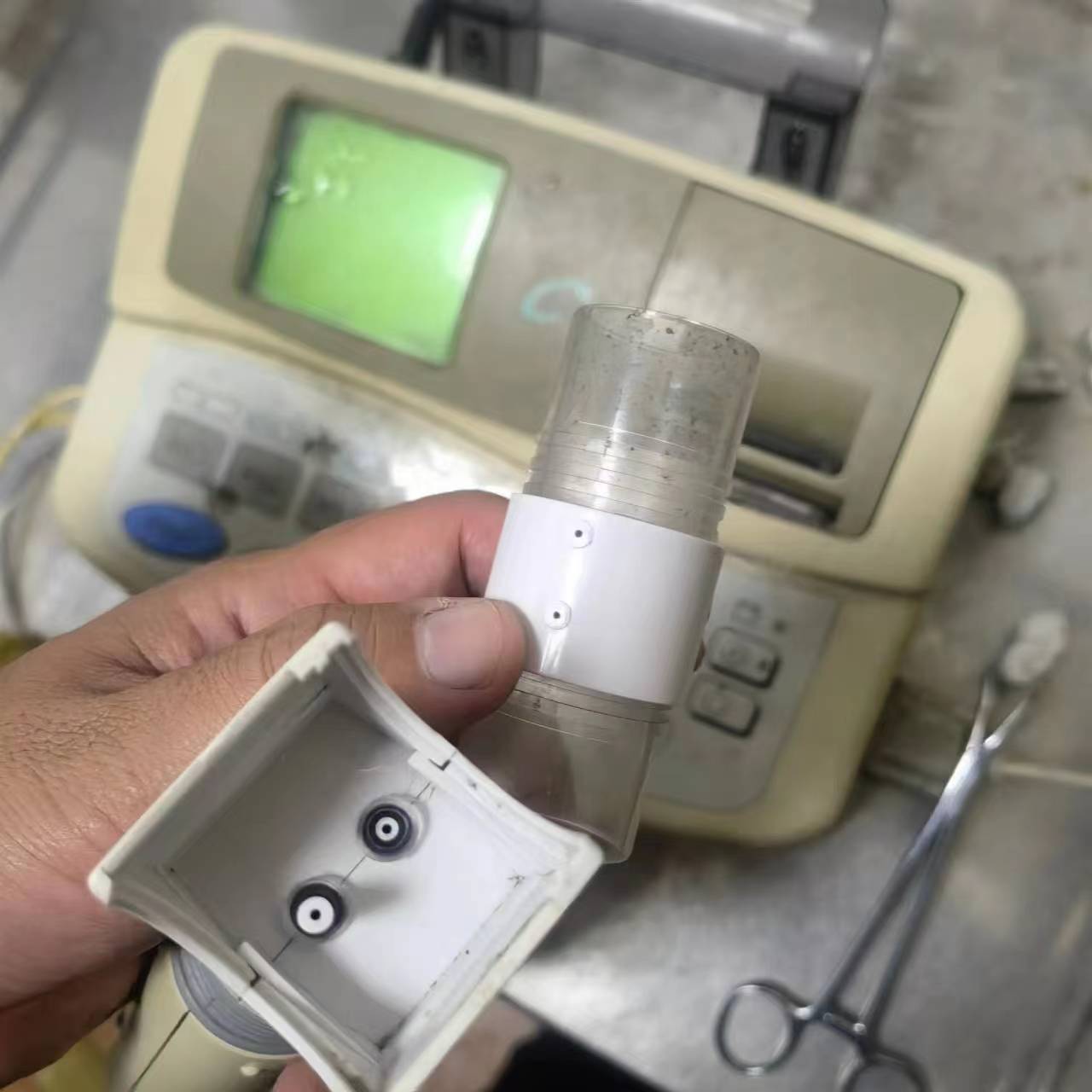

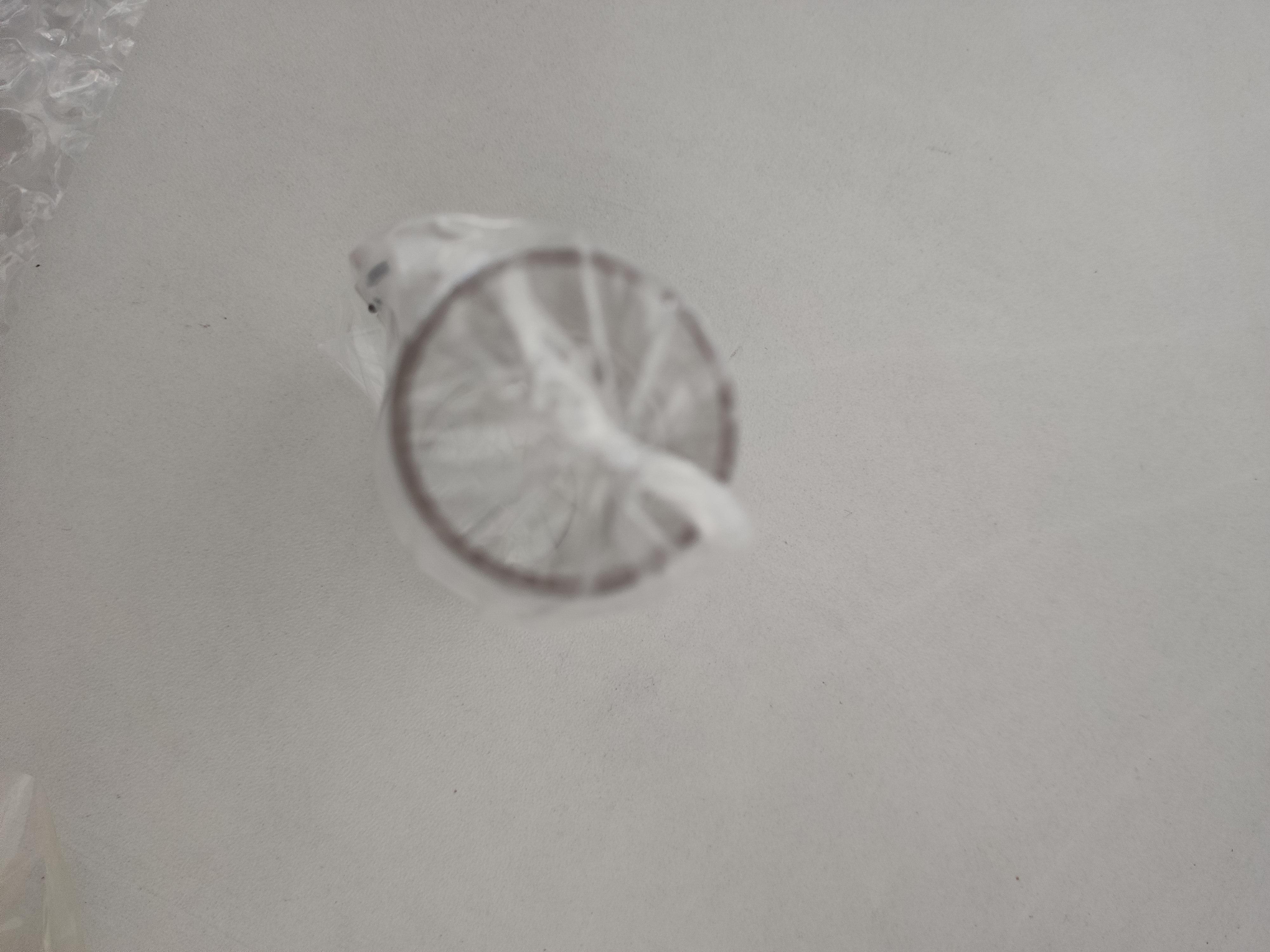

消毒和保潔傳感器
每使用一段時間,或傳感器明顯臟污,便要清潔傳感器。請遵循下列步驟對傳感器進行保潔。
（注意：清洗不要過于頻繁，它會影響傳感器的使用壽命。）

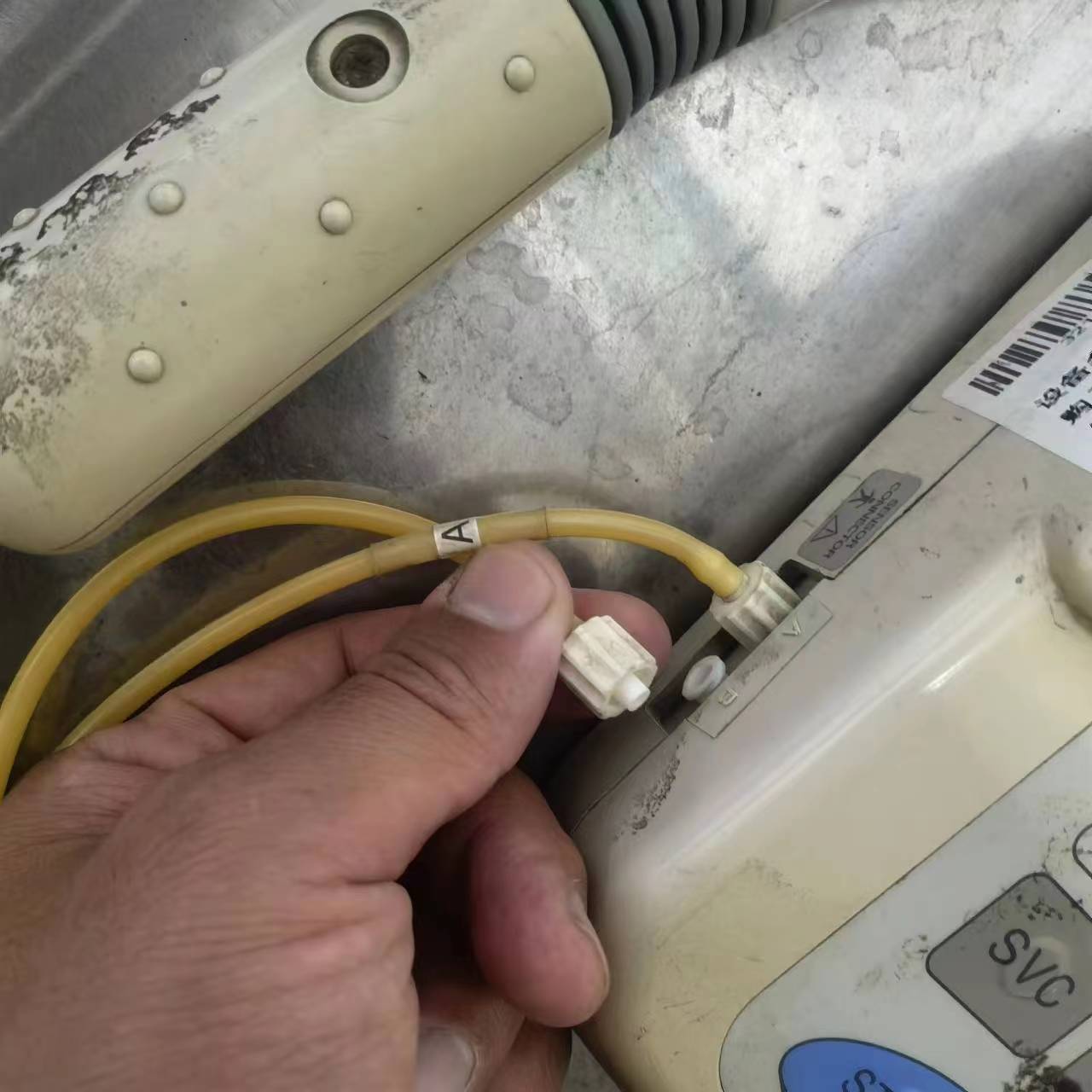

1.從手柄上取下傳感器,
2.將傳感器浸入水溶液中.
*請使用下列水溶液對傳感器進行清洗:
水溶液密度浸泡時間
z Gluraral 2.25W/V% 一小時以上
z 葡萄糖酸洗必太0.5% 30 分鐘以上
z 氯芐烷胺（潔爾滅）0.1% 30 分鐘以上
z 次氯酸鈉0.1% 一小時以上
*在使用水溶液以前,請仔細閱讀說明書.
3.幾小時以后取出傳感器，并用水徹底清洗.
4.清洗后，甩去水分,再行干燥.
5.將注射器接在壓力輸出口上，擠出殘留的水.
6.確保傳感器干燥后，再將它裝到手柄上.
*傳感器要自然干燥.也不能在強光下暴曬.
*徹底干燥以后再使用.
*不要將清潔的傳感器和使用過的傳感器弄混
規格
流量檢測：呼吸氣流傳感器
體積檢測：流速積分
測量精度：讀數的±3%，或±50 毫升
流量測量范圍：0.05--±14 升/秒
體積測量范圍：0.01--±10.0 升
顯示屏：黑白液晶顯示屏
打印機：熱敏線性打印機（60mm 寬）
防電氣傷害的類型：I 級內部給動力的設備（按照 IEC60601-1 標準）
防電氣傷害的等級：B-型設備
電源：100-120/220-240VAC，50/60Hz
功耗：約11VA
尺寸：300（寬）x 210(深) x 100(高)mm *傳感器托架不包括在內
儲存和運輸條件
室溫：-15 到 40℃
相對濕度：10—90%，無結水.
氣壓: 70—106kPa
工作條件
室溫：10 到 35℃
相對濕度：10—90%，無結水.
氣壓: 70—106kPa
