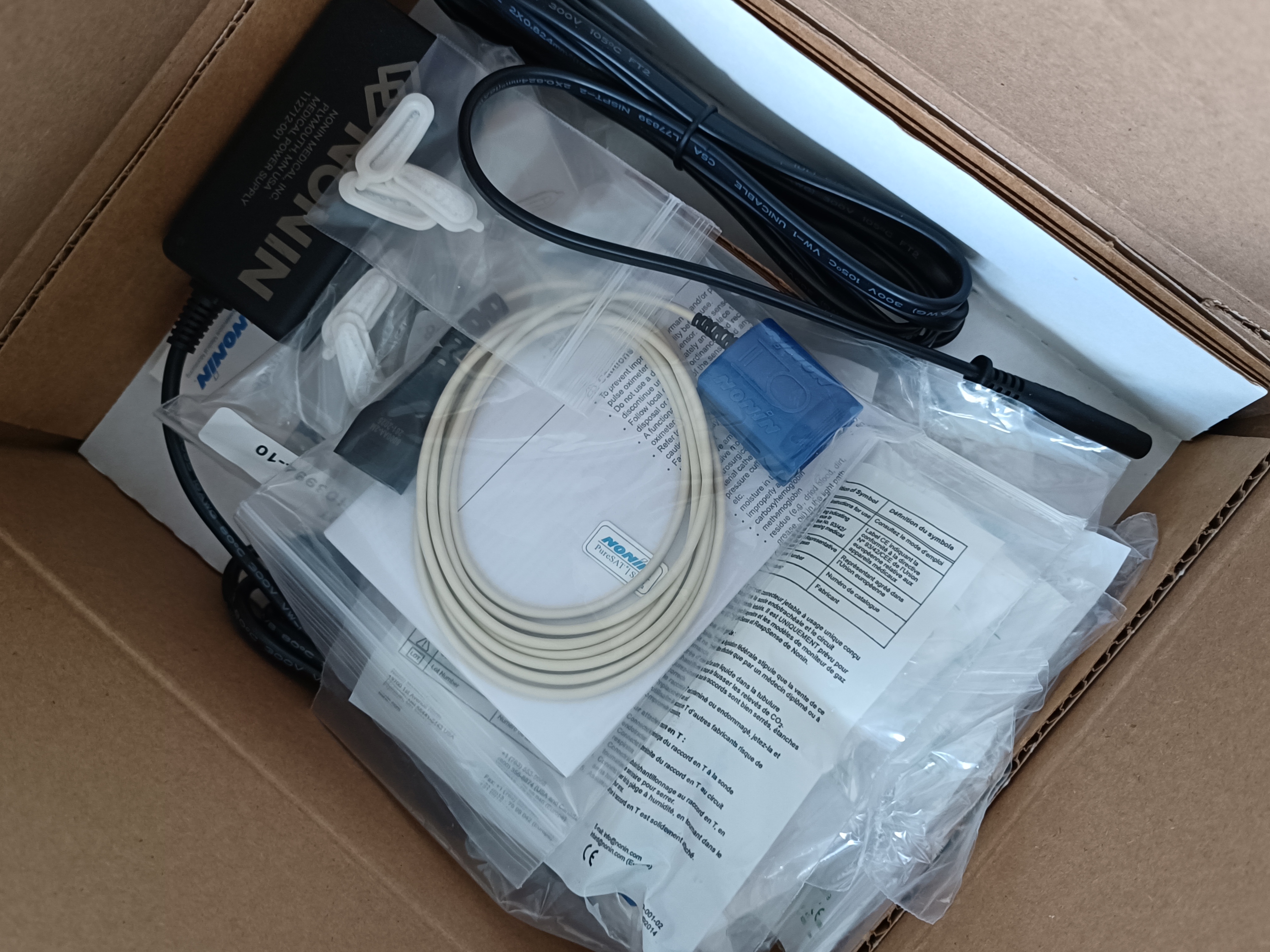

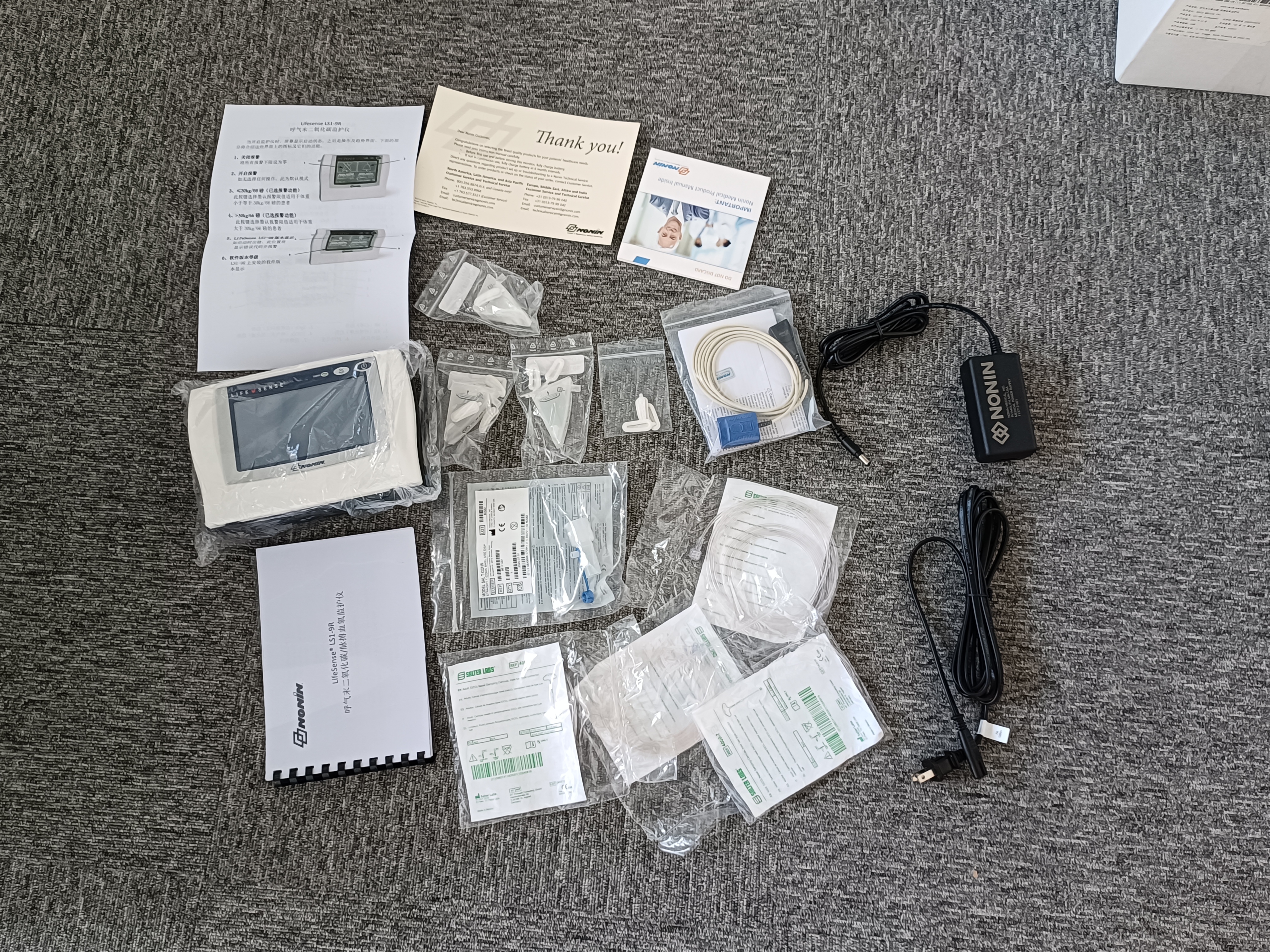

結構及組成/主要組成成分該產品包含主機、一次性帶過濾器的水氣分離器、電源、血氧探頭，詳見附頁。
適用范圍/預期用途該產品在醫療機構中供醫護專業人員對患者進行監護，其中：LS1R-9R型號產品預期對成人和小兒（含嬰兒）患者進行呼氣末二氧化碳(EtCO2)和呼吸率監護；LS1-9R型號
產品預期對成人和小兒（含嬰兒）患者進行呼氣末二氧化碳(EtCO2)、呼吸率、正常和低灌注狀態下的脈搏血氧飽和度(SpO2)和脈率監護。

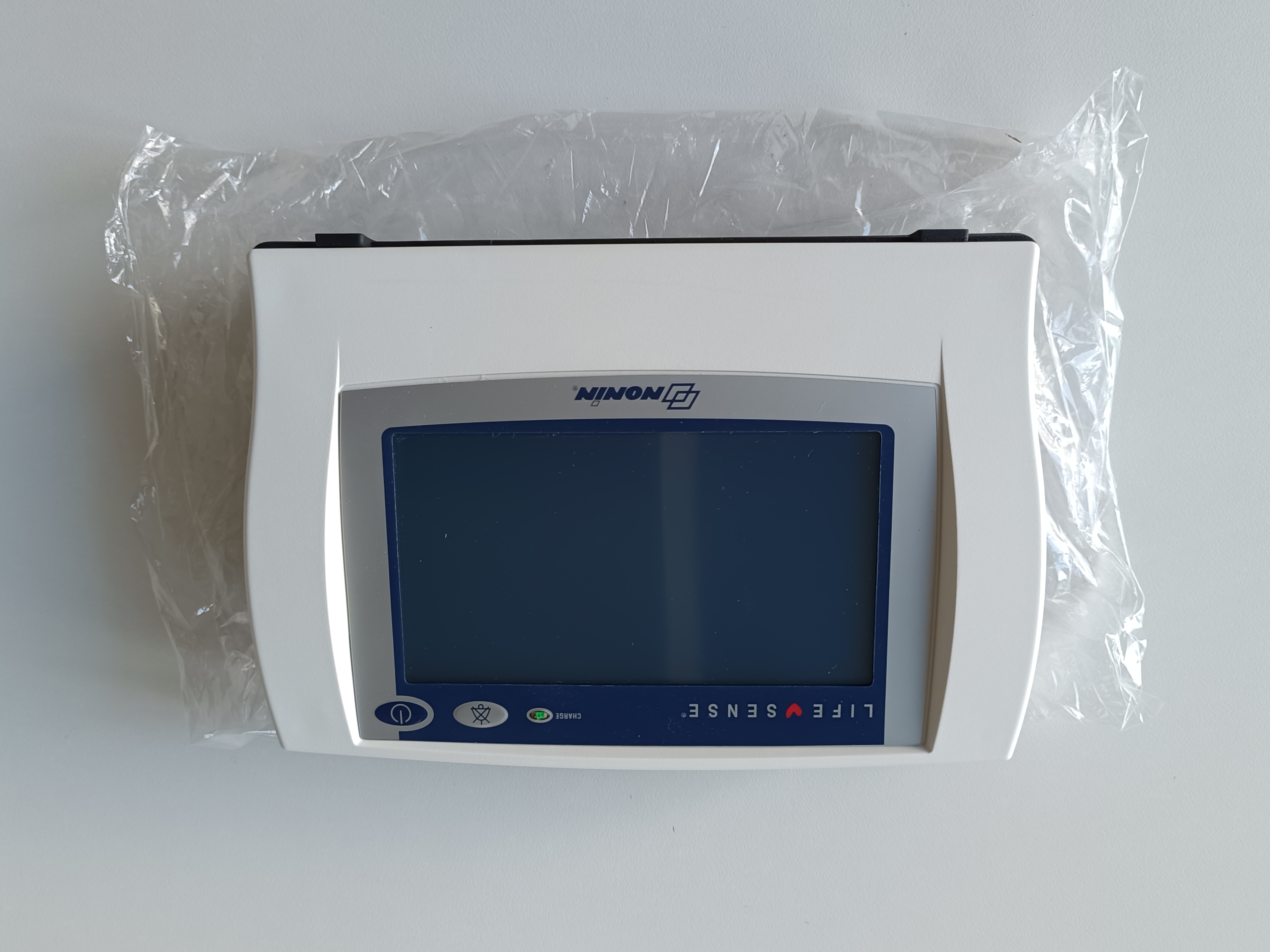

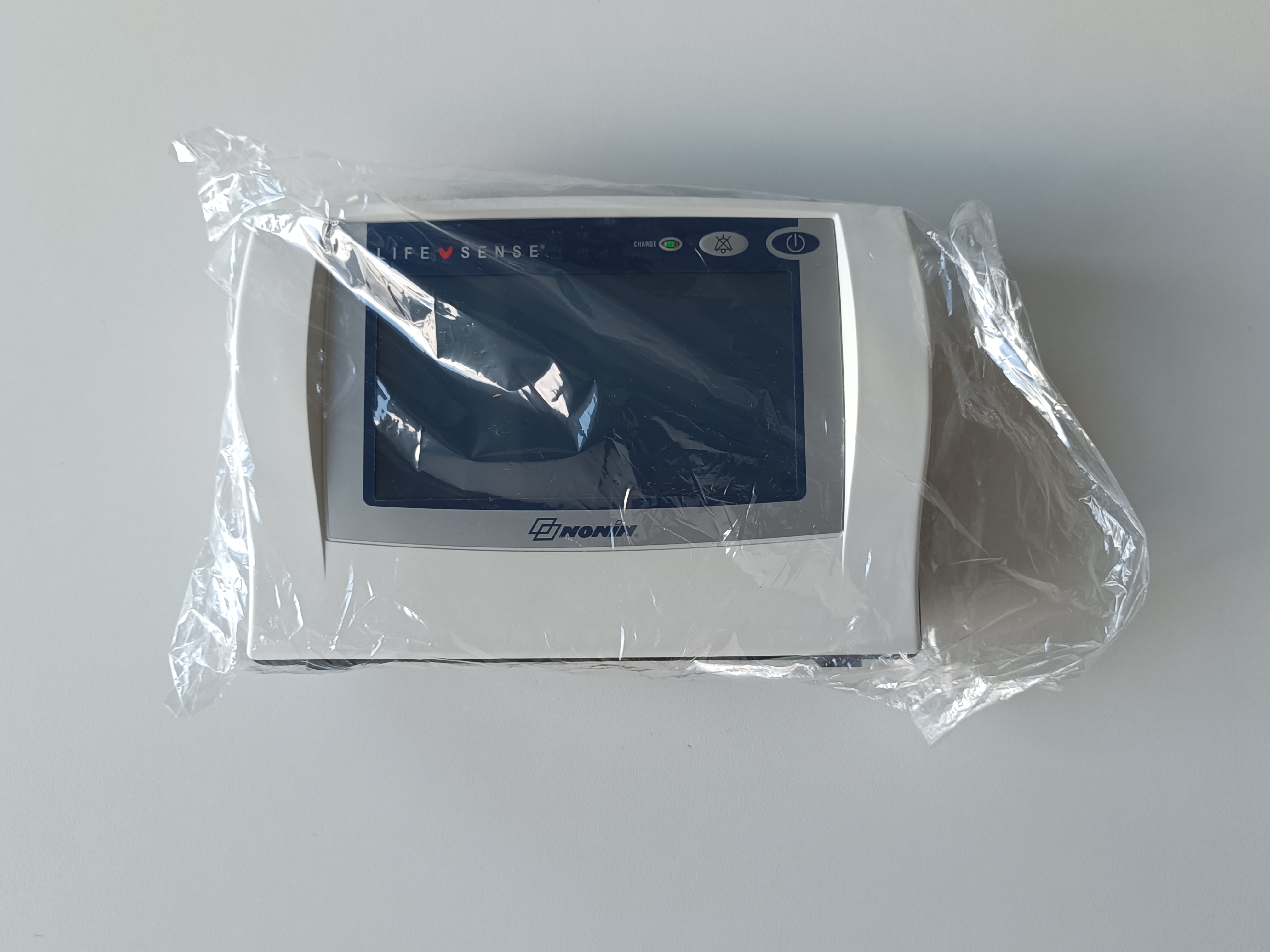

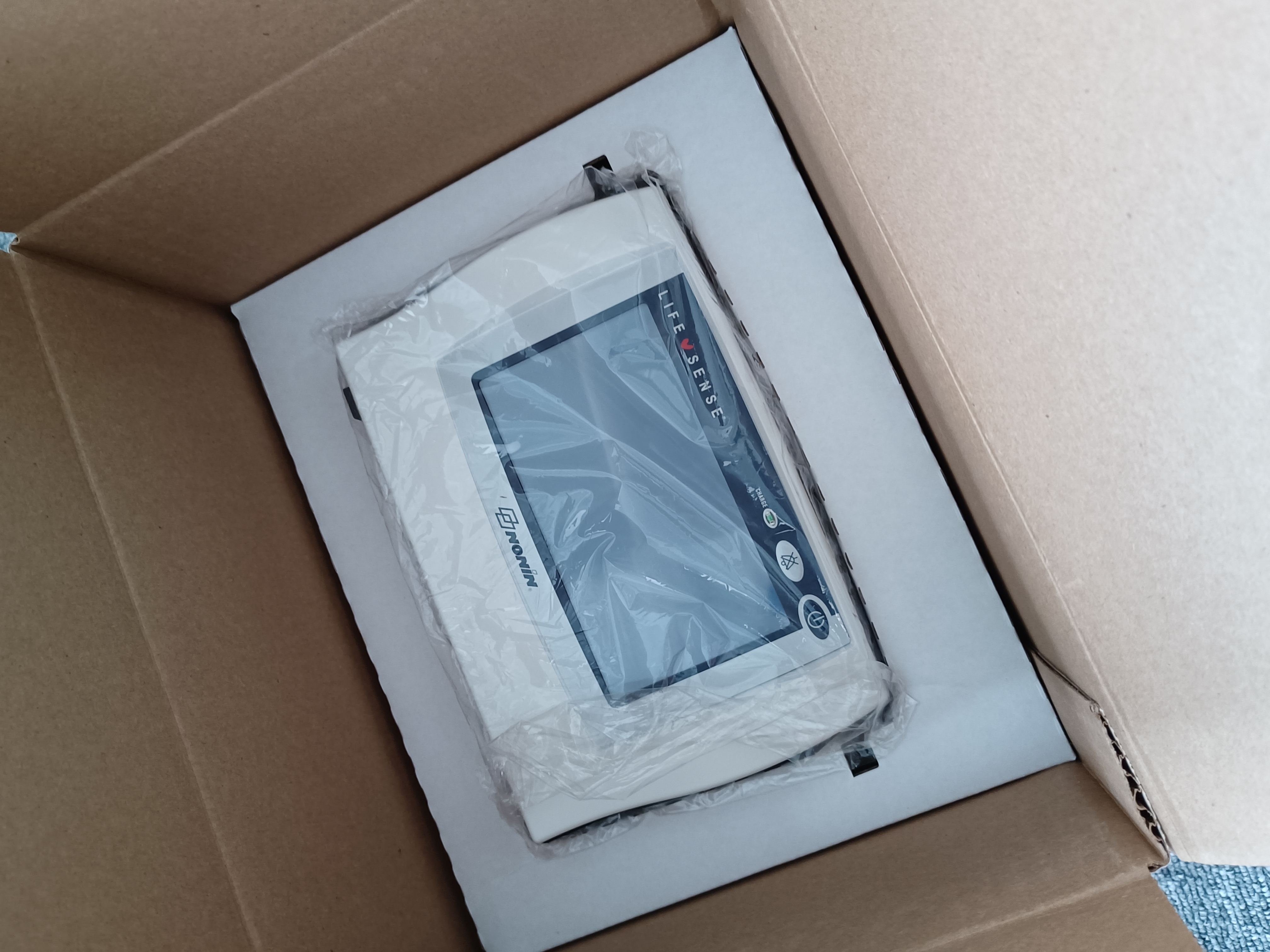

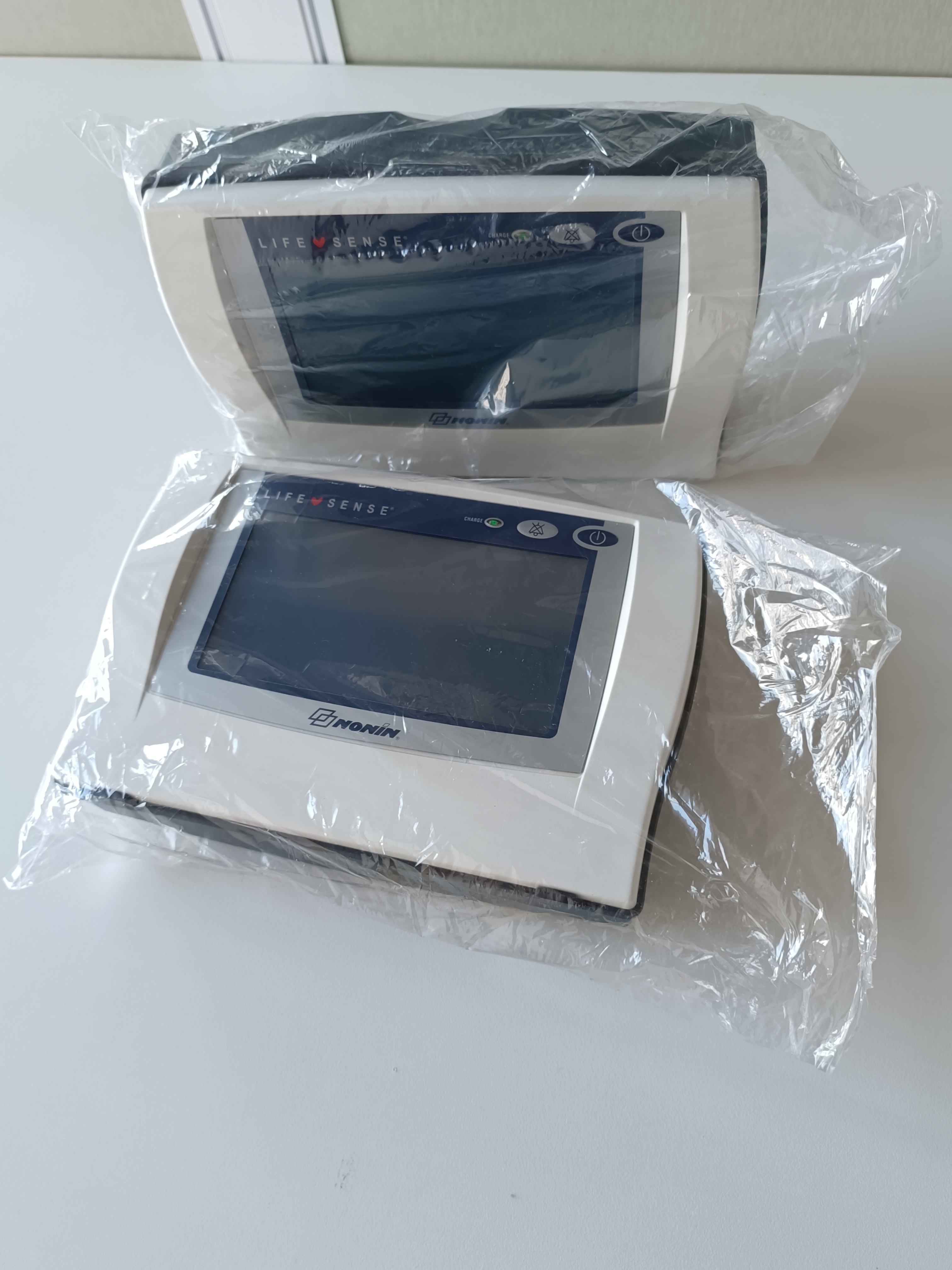

LifeSense?呼氣末二氧化碳/脈搏血氧監護儀
Oximeter/Carbon dioxide gas analyzer
技術參數
1、觸摸屏背光液晶顯示器，交直流兩用，內置鋰電池，充滿電可連續操作8小時
2、顯示呼氣末二氧化碳數據和波形（體積描記法）
二氧化碳測量數據
呼吸率 3-80個呼吸/分鐘
更新頻率 每個呼吸更新一次數據
（無呼吸25秒后報警）
呼吸精度 3-50呼吸/分鐘 + 2
51-80呼吸/分鐘 + 5
EtCO2/CO2范圍 0-99mmHg
EtCO2/CO2精度 +2mmHg,+6%的讀數
趨勢長度 4小時：脈搏率、血氧飽和度
呼吸、呼氣末二氧化碳
3、采用PureSat?SpO2純光譜技術
脈搏血氧儀具體參數
顯示血氧飽和度范圍（SpO2) 0-100%
顯示脈搏率范圍 18-255次/分鐘
測試波長
紅光波長 600納米@0.8mW最大平均值
紅外光波長 910納米@1.2mW最大平均值
飽和度精度（Arms） 70-100%
4、脈搏率、SpO2、呼吸率、EtCO2的四小時趨勢
5、聲音及視覺報警
6、數據可經RS-232端口輸出
7、電源信息
電源充電器 100-240VAC, 50-60HZ
電池功耗 電池工作為3.6W，電源工作為9W
輸入 120VDC, 720mA
8、產品尺寸 200寬X135高X50深
9、重量 800克
產品簡述：

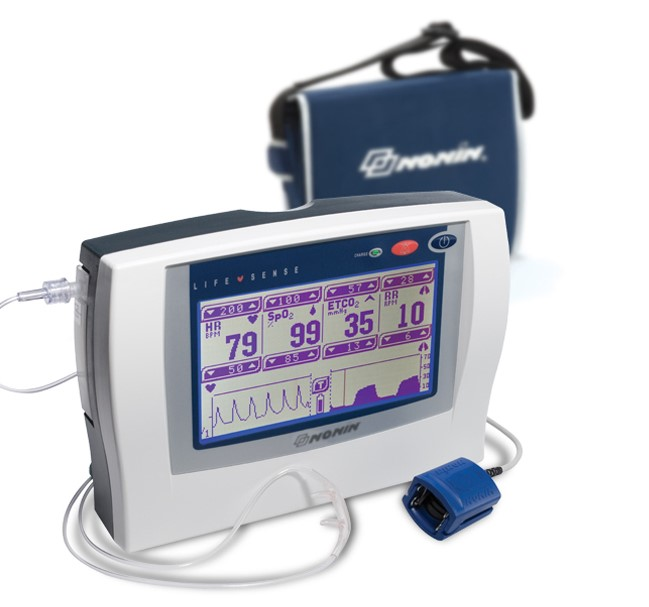

LifeSense? Model LS1-9R呼氣末二氧化碳/脈搏血氧監護儀用于同時測量及顯示成人、兒童及新生兒正常及低灌注狀態下的血氧飽和度(SpO2)、呼氣末二氧化碳(EtCO2)、呼吸率及脈搏率。適用于需要連續監護、無創監護等需要此功能的醫療保健環境（如：醫院、醫療設備、術后監護、患者運送過程、家庭使用或緊急醫學環境（EMS）下）。
介紹
關于LifeSense
LifeSense允許醫護人員對氣管插管或自主呼吸的患者進行無創脈搏血氧及呼氣末二氧化碳的監測。設備的組合為患者的呼吸及通氣狀況提供可靠的顯示數據。

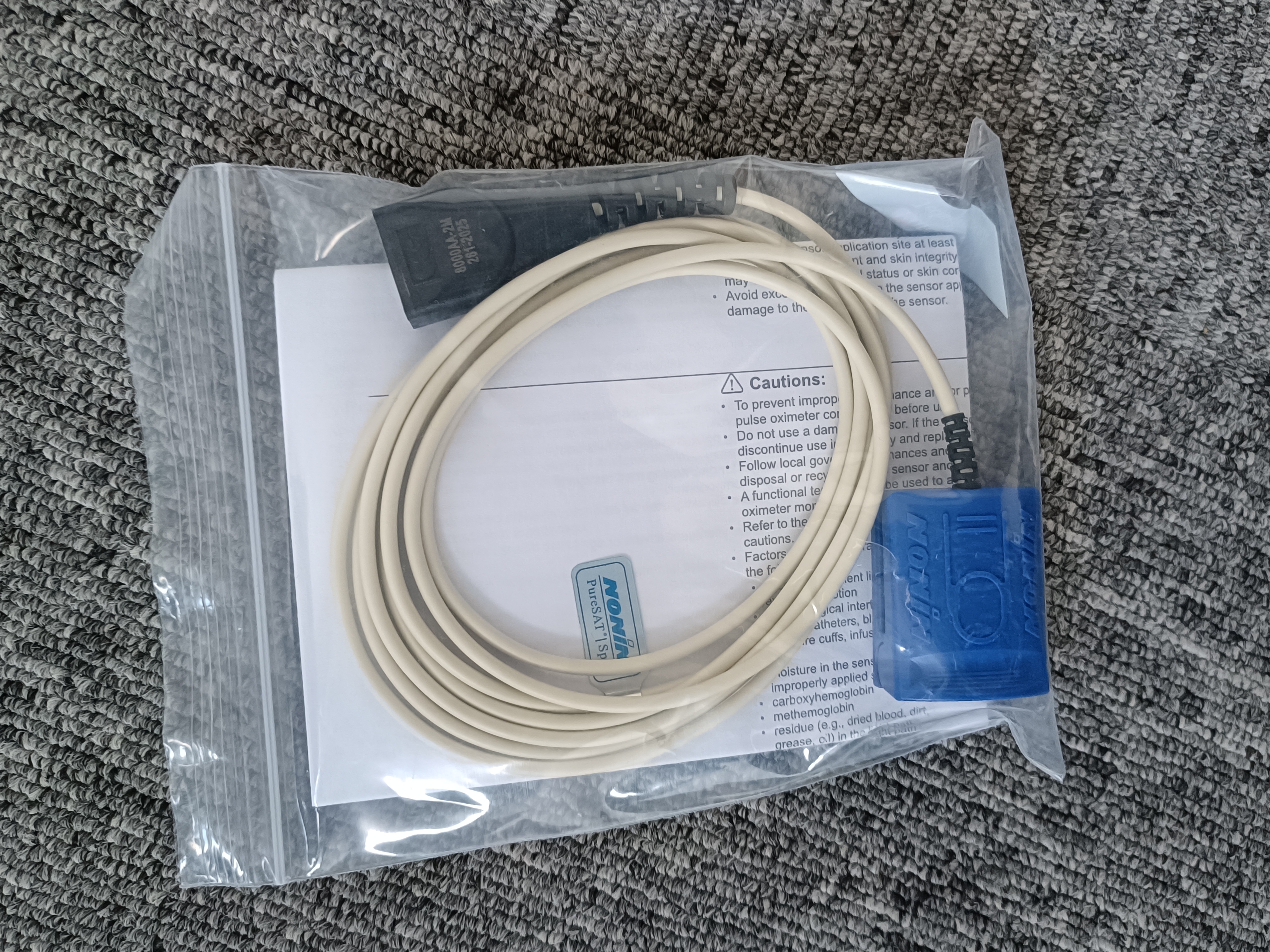

患者將由一個簡單的取樣管，如氣管導管、鼻套管或供氧鼻套管等連接取樣以測量呼氣末二氧化碳EtCO2。多種取樣管將與設備左側的特殊設計的氣水分離器連接。采樣管或套管可選擇是否使用Nafion（全氟磺酸隔膜）。脈搏率及血氧飽和度將由配套提供的Nonin（燕牌）純光譜探頭進行檢測。請使用Nonin公司“配件”章節提到的相關配件及更換部件。
當報警限值超出預設的數值時，LifeSense將啟動聲音、視覺報警功能。報警限值可簡單地通過觸屏更改。操作者可按報警暫停/恢復按鍵暫停或恢復報警功能。
LifeSense的觸屏可調整或設定相應的參數。觸屏同時將顯示電池供電狀態及設備的錯誤信息。監護儀的唯一的兩按鍵ON/OFF（開/關）及報警暫停/恢復鍵位于前面板的右上角。在此按鍵旁邊的是電源顯示燈，當與外接電源連接時，燈顯示為綠色。LifeSense電池充滿后供電時間為八小時。
關于呼氣末二氧化碳
監護儀采用旁流式非分散紅光技術（NDIR)連續測量每個呼吸循環的二氧化碳含量、呼氣末二氧化碳（EtCO2)及呼吸比率（RR）。二氧化碳監測已被公認是一種檢測食管插管、通氣不足及機械通氣時氣管導管脫離的可靠檢測方法。
關于脈搏血氧
脈搏血氧儀使用的是無創的測量方法，通過紅光和紅外光透過人體組織檢測動脈博動的波動信號。良好的含氧血為鮮紅色，差的含氧血為暗紅色。脈搏血氧儀通過每個脈博波動產生的紅光與紅外光吸收率，檢測動脈不同顏色的血紅蛋白變化。
出廠默認值設定
LifeSense在啟動后回放并顯示出廠默認設定。在啟動界面操作員可以從兩個不同的默認設置中選擇。（只有當警報在啟動界面被激活時）根據患者的需要調整設定值。
工廠默認設定值
參數 >30公斤患者選擇 ≤30公斤患者選擇
HR上限 200博/分鐘(BPM) 200BPM
HR下限 50BPM 80BPM
SpO2上限 100% 95%
SpO2下限 85% 85%
ETCO2上限 7.5kPa或57mmHg 7.5kPa或57mmHg
ETCO2下限 1.5kPa或13mmHg 1.5kPa或13mmHg
RR上限 28個呼吸每分鐘(RPM) 80RPM
RR下限 6RPM 20RPM
脈搏血氧配件
型號 | 描述 |
8000AA 8000AP | PureLight 純光譜技術指夾式探頭，可重復使用 適合點測試或短時間監護。最大限度減少運動偽影。舒適，可自動夾住，耐用，容易清潔。 成人（>30公斤；>66磅） 兒童/嬰兒（10 - 40公斤；22 - 88磅） |
8000SS 8000SM 8000SL | PureLight 純光譜技術可重復使用軟探頭，適用于手指/腳趾 快速及容易進行點測試或連續監護。耐用并容易清潔，用于多種醫療設備的通用探頭。 小號（測試厚度7.5毫米-12.5毫米，0.3-0.5英寸） 中號（測試厚度10毫米-19毫米，0.4-0.75英寸） 大號（測試厚度12.5毫米-25.5毫米，0.5-1英寸） |
8000R 8000H | Purelight純光譜反射用于額頭中間的可重復使用探頭 當需要特殊位置測量時，為現場應力測試和連續監護提供方便的替代。 成人（> 30公斤；> 66磅） 探頭支架（10包有20個粘圈） |
8000J 8008J 8000JFW 8008JFW | Purelight純光譜包裹探頭帶一次性貼帶 可更換的貼帶。在運動狀態下也能達到最佳性能。可使監護過程更舒。耐用及便于清潔。 成人包裹探頭（> 20公斤；> 44磅，適用于手指）
嬰兒包裹探頭（2 - 20公斤；4.4 - 44磅） 成人探頭貼帶（25片每包，適用于食指、中指或無名指） 嬰兒探頭貼帶（25片每包，適用于腳趾、拇指或手） |
6000CA 6000CP 6000CI | Purelight純光譜一次性探頭 監護擴展的理想探頭，舒適的微泡沫材料，重新定位。成人及兒童探頭適用于食指、中指或無名指。嬰兒探頭適用于手指或大腳趾。 成人（> 30公斤；> 66磅） 兒童（10 - 50公斤；22 - 110磅） 嬰兒（1 - 20公斤；2.2 - 44磅） |
7000A 7000P 7000I | Purelight純光譜一次性探頭 監護擴展的理想探頭，減少運動偽影的影響，不干膠材料。 成人及兒童探頭適用于食指、中指或無名指。嬰兒探頭適合于腳趾。每盒十個。 成人（> 30公斤；> 66磅） 兒童（10 - 40公斤；22 - 88磅） 嬰兒（2 - 20公斤；4 - 44磅） |
8000Q2 | 耳夾式脈搏血氧探頭 用于體重大于40公斤但不適合進行手指血氧監測的患者。探頭應用于耳瓣。 |
二氧化碳配件
配件 | 描述 |
CO2鼻取樣管 | 一次性，與公魯爾鎖通用的取樣線兩端連接。2.1米 成人 兒童 嬰兒 |
氧傳輸CO2鼻插管取樣管 | 一次性，與公的魯爾鎖及取樣管連接輸送氧氣。 嬰兒 兒童（22毫米×6毫米外徑適配器包括在內） 成人（22毫米×6毫米外徑適配器包括在內） |
CO2取樣管 | 一次性使用，2.1米通用樣品適用于公魯爾鎖并連接兩端。 |
T型連接器 | 一次性使用，一次性氣體采樣端口，15及22毫米連接端。 與二氧化碳采樣管一起使用，將監護儀連接到主流回路。 |
PermaPure全氟磺酸管 | 一次性使用，一次性全氟磺酸管將水氣從取樣管中清除。 |
驗證氣體 | 驗證氣體和管路。使用含5%濃度的二氧化碳（相當于38毫米汞柱或5.3kPa）用于驗證氣體閥門 |
用于驗證的氣體閥 | 可重復使用的氣體閥和管道，用于控制驗證的氣體。
|
校準裝置 | 用于0點校準。 |
帶過濾器的除濕器 | 十個的包裝內，有一個一次性除濕器及一個一次性過濾器。 |
過濾器 | 過濾器有25個或100個的包裝。 |
系統性能
電源數據 電源：100—240伏， 50—60赫茲 功耗：電池操作3.6W 電源9W 輸入：12伏，720毫安 |
電池?cái)?shù)據 類型：鋰電池，非即時更換可充電電池。 電池容量：約8小時 充電時間：約17小時，或每使用1小時充電2小時 |
物理數據 尺寸：200×135×50毫米（7.9×5.3×2英寸） 重量：800克（1.8磅） |
操作 工作溫度：23°F至104°F（- 5°C至40°C） 在受控環境測試中，設備溫度不超過41°C。 濕度：10%至90%（不凝結） 大氣壓力：720～1060帕（540至795毫米汞柱） 高度：高達9000英尺（2740米） |
存儲 溫度：- 40°F至158°F（- 40°C至70°C） 濕度：10%至90%（無冷凝） |
泵 泵流量：75毫升/分鐘 流量精度：15毫升/分鐘 |
報警 聲壓級：在監護儀1米前最大為65分貝 |
根據IEC 60601-1 /CAN/ CSA-C22.2第 601.1號/ UL 60601-1進行分類：
保護類型：內部供電II類（帶充電電池）
保護程度：BF應用部件
操作模式：連續 防護等級：IPX2 |
脈搏血氧性能
顯示血氧飽和度（SpO2）范圍 0到100% |
顯示的脈率范圍 18至255次 |
測量波長 紅光：660納米@ 0.8毫瓦的最高平均值 紅外光：910納米@ 1.2毫瓦最大平均 |
二氧化碳性能參數
呼吸范圍： | 3-60個呼吸/分鐘 |
更新頻率： | 每個呼吸（無呼吸的話25秒更新） |
呼吸精度： | 3-50個呼吸/分鐘+2 |
| 51-60個呼吸/分鐘+3 |
EtCO2/CO2范圍 | 0-9.9帕或0-99毫米汞柱 |
EtCO2/CO2精確度 | ±0.2 kPa /±2毫米汞柱+8%讀數 540–795毫米汞柱 （ETCO2 / CO2讀數在啟動電源后10分鐘左右達到穩定精度度） |
更新頻率： | 每個呼吸（無呼吸的話25秒更新） |
取樣率： | 4赫茲（每秒4次） |
系統總的響應時間： | 4秒（包括延遲時間和上升時間） |
漂移測量： | 6小時的二氧化碳精確監測內 |
測量： | 自動氣壓補償溫度和CO2補償 |
+顯示的CO2及EtCO2的濃度有可能為假，高濃度的氧化亞氮等及其他干擾氧化有可能影響讀數。
下表顯示CO2和EtCO2的濃度修正。只使用以下表中列出的代理。
劑濃度 | 提出的CO2對實際濃度的校正 |
50-70% N2O一氧化二氮 | 表現為CO2 x 0.75 ＝實際CO2 |
30-70% N2O一氧化二氮 | 表現為CO2 x 0.85 ＝實際CO2 |
0-30% N2O一氧化二氮 | 無校正 |
0-5%異氟醚 | 無校正 |
0-4%氟氯溴 | 表現為CO2 x 0.98 ＝實際CO2 |
