結構及組成/主要組成成分由主機(hl-2.0版本)、皮膚電極(或毫針電極夾)和交直流變換器三部分組成。皮膚電極采用甲基丙烯酰胺與堿金屬鹽的混合物制成,毫針電極夾采用銅材制成。
適用范圍/預期用途供臨床中醫電針治療用。
【型號規格】

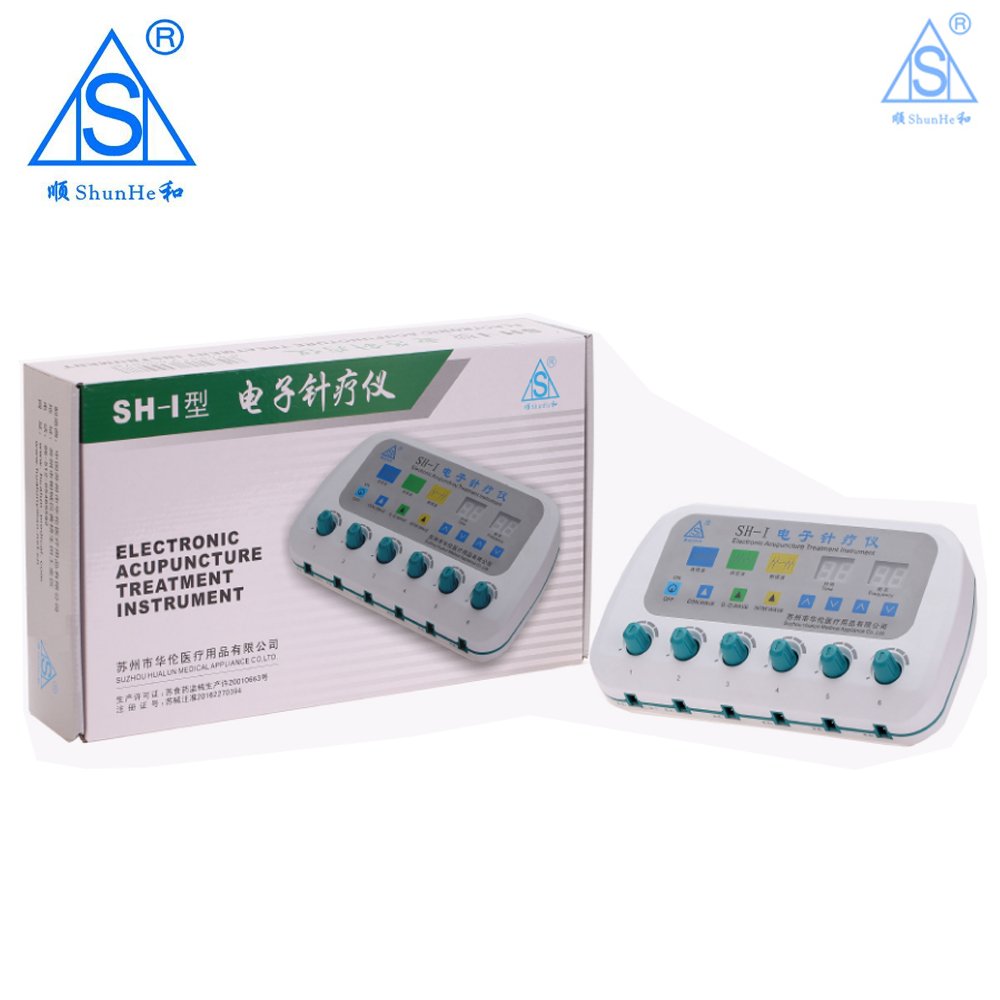

1、SH-Ⅰ型電子針療儀
2、由主機、皮膚電極(或毫針電極夾)和交直流變換器三部分組成
3、運用數字控制低頻電子脈沖技術與祖國傳統中醫針灸經絡學說相結合的電子針灸治療儀器。
4、屬Ⅱ類帶內部電源BF型醫用電氣設備。
5、紙盒套裝
技術參數
○ 輸出脈沖波形為非對稱雙向三角尖波,如圖2有連續波、斷續波、疏密波。
○ 脈沖頻率:1~99Hz可調
○ 脈沖寬度不大于0.175ms
○ 輸出電壓峰峰值不大于60V (500Ω負載)
○ 輸出脈沖路數:六路輸出
○ 電源電壓:交直流交換器220V±22V 50±1Hz 內部電源:DC 9V±1 V
○ 輸入功率:直流9V≤0.8VA;交直流變換器≤5VA
○ 最大輸出幅度有效值:皮膚電極:≤25 V, 毫針電極夾:≤12.5 V
○ 體積:215×165×70mm
○ 重量:1.1kg
使用方法
配膚貼使用
1. 用電源適配器把機器通電
2. 把一拖二的電針線插入6個通道的任意一個把電針線的插頭插入皮膚帖的插口
3. 按三秒開機
4. 選擇所想要波形(按波形對應的按鍵)
5. 打開插有輸出線的對應方旋鈕,慢慢順時針方向轉動,直到感覺最佳的頻率。
配針灸針使用
1.用電源適配器把機器通電
2.把一拖二的電針線插入6個通道的任意一個
3.把電針線的插頭插入毫針夾線的插口,夾子夾住已扎在身體上的針
4按三秒開機
5.選擇所想要波形(按波形對應的按鍵)
6.打開插有輸出線的對應方旋鈕,慢慢順時針方向轉動,直到能承受的最佳頻率為止。
