結構及組成/主要組成成分：由主機、患者接口模塊（12導聯或16導聯或18導聯）、導聯線、電極和導聯附件組成。
適用范圍/預期用途：供醫療部門用于提取人體的心電波群進行形態和節律分析，供臨床診斷和研究。

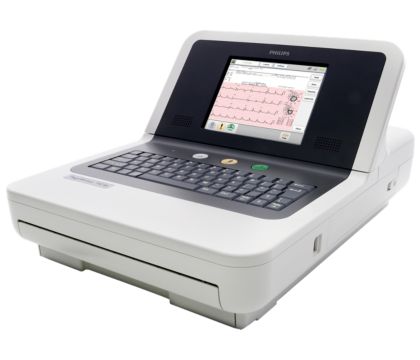

先進且使用便捷的PageWriter TC30 為您提供有吸引力的經濟型解決方案，能夠輕松實現快速操作并隨著您工作流程的發展而不斷升級。可獲得快速高效的臨床工作流程以及可靠的運行。
特點
視覺引導簡化心電圖診斷
PageWriter TC30 心電圖儀的每個鍵依次閃亮為您進行提示，使心電圖檢查像執行“1-2-3”步驟那樣簡單。6.5英寸大觸摸屏進一步簡化心電圖儀。
飛利浦心電圖算法提高診斷能力
飛利浦心電圖算法提供行業領先的心電圖釋讀（解析）及一系列先進的STEMI 診斷輔助工具，為各類患者解釋節律與形態。
先進的雙向網絡通信，連接穩固
由于建在標準平臺上，PageWriter TC30 可無縫集成到您現有的 IT 基礎設施中。您始終保持連接而不會被鎖住。其通過標準 LAN 協議實現穩固的無線連接，以保護患者、員工的隱私和財務信息。
升級選項可擴展功能
您可輕松增加新功能，以提高臨床能力和進一步簡化工作流程。
報告輔助工具加快報告過程
PageWriter TC30 心電圖儀具有用戶輔助工具，協助在第一時間提供高品質的心電圖報告。可對患者 5 分鐘的歷史心電圖進行回顧，并創建心電圖報告。心電圖報告能夠以 PDF 或 XML 格式導出。
導聯放置輔助工具準確地將導聯放置在患者身上
三合一的三叉戟式導聯線設計可減少纏繞。
主要特點
符合美國心臟學會(AHA)指南推薦的心電圖機。
操作簡單，流程簡潔，大尺寸彩色觸屏。
直觀顯示的ST Maps，可快速進行ST段的評估。
STEMI檢測，準確識別犯罪冠脈，并進行性別及兒科特異性解釋。
可辨別19種導聯錯誤連接。
心電圖報告可以PDF格式保存。
可以進行無線及有線網絡連接。
ECGs in touch with you
先進且使用便捷的PageWriter TC30 為您提供有吸引力的經濟型解決方案，能夠輕松實現快速操作并隨著您工作流程的發展而不斷升級。如您所愿的快速、高效的臨床工作流程，為您和患者提供可靠的操作。
使用便捷的“1-2-3”式觸摸屏操作，快速且直觀
世界級的飛利浦DXL 心電圖算法為您提供臨床決策支持
可升級的工作流程能夠滿足您當前和未來的需要
使您的機構整體受益
心臟病科管理人員
“1-2-3”式按鍵依次閃亮，引導用戶操作
用戶輔助工具支持在第一時間生成高質量的心電圖報告
性能卓越，性價比高
急診科管理人員
快速、便捷地觀察到ST 段抬高
突出顯示需要立即關注的心電圖
廣受好評的PageWriter TC 系列中創新、可靠的一員
心臟病學家行業領先的飛利浦DXL 心電圖算法為您提供可信的第二專家意見先進的 STEMI 診斷輔助工具
護士
觸摸屏操作快速、直觀
三叉式導聯線減少了導線纏繞和導聯反接<0}
能夠?qū)?/span>5 分鐘的患者歷史心電圖進行回顧，并創建心電圖報告
IT管理員心電圖報告以 PDF 或 XML 格式輸出
先進的無線上網功能– WPA2, CCXv4
ECG 功能
同時導聯采集（最多12 個導聯） 心律條圖（最多 12 個選中的導聯）
事件標記（可將6 個獨立的事件標記為以后審閱和分析）
全息 定時 ECG
鍵盤
65 個按鈕，標準全字母數字輸入功能鍵盤 支持特殊字符
選配的硅質柔性膜片鍵盤蓋，可防止顆粒和液體滲入鍵盤。
觸摸顯示屏
640 x 480， 6電擊 像素分辨率 VGA，使用 18 位/像素顏色深度 5 線，電阻式觸摸屏 13.33 cm 寬 x 9.9 cm 高（5.25 英寸寬 x 3.9 英寸高）彩色液晶觸摸顯示屏（帶背光）
患者接口模塊
遠程、微處理器控制數字模塊
用戶可以通過帶有信號質量指示器的心電圖按鈕在床旁獲取心電圖
患者接口模塊信號采集
每個電極/導聯每秒 8,電擊0 個樣本（對于標準的 12 導聯）
信號處理/采集
采樣率
每個電極/導聯每秒 5電擊 個樣本
12 比特交流/直流轉換提供了 5μV 的降低采樣率后分辨率，每秒 5電擊 個樣本的測量
值（在沒有通道間延遲差的情況下）
自動頻率響應
0.05-150 Hz、0.15-150 Hz、0.5-150 Hz
0.05-1電擊 Hz、0.15-1電擊 Hz、0.5-1電擊 Hz
0.05-40 Hz、0.15-40 Hz 和 0.5-40 Hz
心律頻率響應
0.05-150 Hz、0.15-150 Hz、0.05-150 Hz
0.15-1電擊 Hz、0.05-40 Hz 和 0.15-40 Hz
濾波器
交流噪音（50 或 60 Hz） 基線漂移 偽差
打印機
打印機分辨率 使用熱敏紙的高分辨率數字陣列打印機
2電擊 dpi （電壓軸） × 5電擊 dpi （時間軸），速率為 25 mm/sec
報告格式
測試文檔
最多可以指定12 個已配置的測試文檔
12 導聯報告格式 3x4 （1R， 3R） 3x4， 1R 8ST 3x4， 1R 10ST
6x2 全景 12 （僅限 Cabrera 順序） 12x1 擴展的量
STEMI 診斷輔助工具
圖形ST 矢量 極性 ST Map，正面和橫向平面可用于兩種 ECG 報告格式
STEMI-CA 標準 關鍵值
心律報告格式 心律（最多 12 個選中的導聯）
電池操作 SMBus 兼容電池
電壓 11.1 VDC （額定值）， 71電擊 mAH （每個電池）
電流 每個電池最大 6.0 A （連續）
電源 每個電池最大 54 W （連續）
電量 30 分鐘的連續心律打印，或共 30 份 ECG 報告
狀態顯示
全滿電量(mAHR) 剩余電量 (%) 溫度（攝氏度） 放電電流 (mA)
充電電流(mA) 低電量聲光報警
重新充電
如果心電圖機處于待機狀態（未處于使用狀態），則4 小時內至少充滿 95% 的電量
如果心電圖機處于使用狀態，則8 小時內至少充滿 95% 的電量
以太網LAN 網絡連接
通過板載RJ45 接頭連接的 10/1電擊 Base-TX IEEE 802.3 以太網（標準）
無線LAN 網絡連接
無線LAN 連接所需的可選軟件。無線 LAN 連接為 802.11a/g/i，兼容于 WPA、
WPA2 和 CCX。
傳真容量（可選）
第3 組， 1 或 2 類傳真調制解調協議
調制解調器
V.90、K56flex、增強 V.34、V.32bis、V.32、V.22bis 及以下者
條形碼閱讀器（選配）
讀取Code 39 （標準和完整 ASCII） 靈活的字段數據輸入
磁卡閱讀器（選配）讀取符合ISO 7810、7811-1、-2、-3、-4 和 -5 標準的卡最多可支持四個可配置的患者標識字段
智能卡閱讀器（選配） 讀取符合 ISO/IEC 7816 和 EMV 3.1.1 標準的卡
支持SLE 4418/28 和 SLE 4443/42
心電圖存儲
1.03、1.04、1.04.01 和 1.04.02 版本的 XML 文件格式內部閃存最多可以存儲 2電擊 張心電圖
每個USB 記憶棒最多可以存儲 2電擊 張心電圖（可選）
在5電擊 Hz 時，所有 12 導聯的整個 10 秒心電圖為全保真
預約 心電圖機中最多可以存儲 2電擊 個待處理預約
心電圖文件格式 XML 和 XML SVG PDF
電源和環境
心電圖機交流輸入電壓 輸入電壓：1電擊 至 240 VAC
輸入電壓頻率：50 至 60 Hz 最大 1.2A
心電圖機交流輸出電壓 輸出：15 VDC， 4.0A， 60W
心電圖機操作環境條件 10°至 40°C （50°至 104°F）
10% 至 90% 相對濕度（無冷凝水） 最高海拔 4,247 m (14,電擊0 ft.)， 597 hPA
心電圖機存儲環境條件
-20°至 50°C （-4°至 122°F）
10% 至 90% 相對濕度（無冷凝水）
最高海拔 4,572 m (15,電擊0 ft.)， 572 hPA
心電圖機尺寸
310 mm 寬 x 405 mm 深 x 205 mm 高（12.20 英寸寬 x 15.94 英寸深 x 8.07 英寸高）
心電圖機重量
8.6 kg (19 lb)，包括附件（裝有 2 塊電池、2電擊 張 ECG 記錄紙、患者接口模塊、
患者數據電纜和交流電源線）
心電圖機運輸包裝重量
包裝好的 PageWriter TC30 心電圖機（包括所有附件）的最大運輸重量為 17.1 kg
(37.69 lb)
安全和性能
符合以下安全和性能要求：
IEC 60601-1: 1988 +A1:1991 +A2:1995 醫療電氣設備 – 第 1 部分：通用安全要求
（包括AS/NZS 32電擊.1.0: 1998、CAN/CSA-C22.2 No. 60601-1-M90 +B: 90 +S1: 94、
EN 60601-1: 1990 +A1: 1993 +A11: 1993 +A12: 1993 +A13: 1996、JIS T 0601-1: 1999
和UL 60601-1: 2電擊3 標準的國家差異）
IEC 60601-2-25: 1993 +A1:1999 心電圖機安全專用要求（包括 AS/NZS 32電擊.2.25:
1993、CAN/CSA-C22.2 No. 60601-2-25: 1994 +A1: 2電擊2 和 EN 60601-2-25: 1995 + A1:
1999 標準的國家差異）
IEC 60601-2-51: 2電擊3 安全專用要求，包括用于記錄和分析單通道和多通道心電圖機
的基本性能（包括CAN/CSA-C22.2 No. 60601-2-51: 2電擊4 和 EN 60601-2-51: 2電擊3 標
準的國家差異）
IEC/EN 60601-1-2 2電擊1: 電磁兼容性（第 2 版） - 要求和測試
AAMI EC11: 1991 (R: 2電擊1) 診斷用心電圖設備
YY 1139-2電擊0 單道和多道心電圖機
