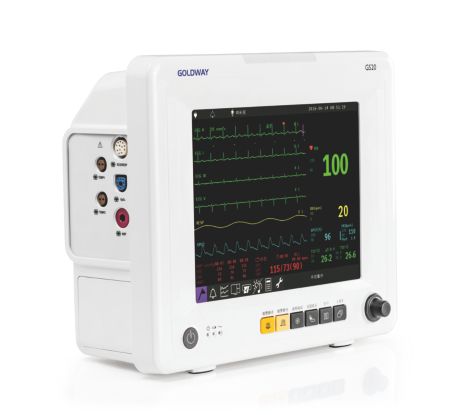

飛利浦病人監護儀GS20

結構及組成/主要組成成分監護儀由主機、ECG電纜、NBP袖帶、SpO2探頭、TEMP探頭和產品軟件組成。

適用范圍/預期用途用于醫療環境下對病人的心電、呼吸、血氧飽和度、無創血壓、溫度進行監護顯示、存儲、報警、回顧和打印。

全新簡約設計和優秀硬件

一體式便攜監護，節能環保低功耗，無風扇設計。

可信賴的測量技術

包括灌注度指數在內的飛利浦驗證心電、血氧、血壓測量。

符合工作流程的界面與應用

大字體、短趨勢等多種用戶界面，符合不同應用場景。心率統計分析、血壓統計分析等功能，為用戶提供更多的臨床參考信息。

飛利浦GS20多參數便攜式心電監護儀

一、 可監護參數

標準配置參數：3/5導心電(ECG)、呼吸(RESP)、無創血壓(NBP)、血氧飽和度(SpO2)、脈率(PR)、雙體溫(TEMP)

飛利浦GS20多參數便攜式心電監護儀

二、 性能特點

旋轉鼠標和快捷按鍵操作，操作簡單靈活方便

掉電存儲功能

   120分鐘的ECG波形

50天的圖形趨勢

1600組NBP列表數據

200條報警/事件記錄

待機模式，節約電量

開機反應快，進入工作模式快

USB接口，軟件升級方便

IPX1防水等級

三、 顯示

顯示屏尺寸：10.4”   TFT彩色液晶顯示屏

分辨率：800×600

顯示通道：   最多10通道

四、 性能指標

4.1、心電(ECG)

導聯方式               3導/5導

心電模式               監護/手術/擴展

頻幅特性                 監護：0.67Hz - 40Hz（成人），0.67Hz - 55Hz（小兒）

手術：0.67Hz - 20Hz

擴展：0.05Hz - 100Hz

心率測量范圍           成人/小兒15bpm - 300bpm

                        新生兒   15bpm - 350bpm

心率測量誤差           ±1bpm或±1%，兩者取值大者

心電顯示通道           4通道

增益選擇               ×4、×2、×1、×1/2、×1/4、和AUTO檔可選

掃描速度               50 mm/s、25 mm/s、12.5 mm/s、6.25 mm/s可選

共模信號抑制能力       ＞89dB

除顫保護               5kV測試

除顫后恢復時間         ﹤5s

心率報警設置           成人/小兒 上限：15bpm - 300bpm   下限：15bpm - 300bpm

                        新生兒    上限：15bpm - 350bpm   下限：15bpm - 350bpm

4.2、呼吸(Resp)

測量方式               胸阻抗測量法

呼吸檢測模式            自動

呼吸率測量范圍         0rpm-150rpm

呼吸率測量誤差         0rpm -120rpm: ±1 rpm

121rpm - 150rpm: ±2 rpm

增益選擇               ×2、×1、×1/2可選

掃描速度               6.25 mm/s、12.5 mm/s、25mm/s、50mm/s

呼吸率報警設置         報警范圍為0 rpm -120 rpm，報警限設置的步長為1rpm

窒息報警時間設置       10-60可選

4.3、脈搏血氧(SpO2)

SpO2測量范圍   0% - 100%

SpO2測量精度70% - 100%：989803160611, 989803160631, 989803160621: ±3%

                        其它范圍不定義

報警設置               報警范圍為0% - 100%，報警限設置的步長為1%

脈率測量范圍30bpm - 300bpm

脈率測量精度    ±2bpm或±2%取數值大者

脈率報警設置           報警范圍為30bpm - 300bpm，報警限設置的步長為1bpm

波形掃描速度           6.25 mm/s, 12.5 mm/s, 25mm/s, 50 mm/s誤差不定義

4.4、無創血壓(NBP)

測量方法               示波法

測量參數               收縮壓/舒張壓/平均壓/脈搏

測量模式               手動/自動/連續

自動血壓測量時間間隔   3、5、10、15、30、60、90、120、240、480分鐘

測量單位               mmHg/kPa

適用范圍               成人、小兒、小兒<5歲

測量范圍

                      成人/小兒:

收縮壓: 30 mmHg- 254 mmHg (4.0 kPa–33.9 kPa)

舒張壓: 10 mmHg- 220 mmHg (1.3 kPa–29.3 kPa)

平均壓: 20 mmHg - 235 mmHg (2.7 kPa–31.3 kPa)

小兒(<5歲):

收縮壓: 30 mmHg - 135 mmHg (4.0 kPa–18.0 kPa)

舒張壓: 10 mmHg - 110mmHg (1.3 kPa–14.7 kPa)

  平均壓: 20 mmHg - 125mmHg (2.7 kPa–16.7kPa)

壓力顯示誤差        最大標準偏差：8 mmHg(1.1 kPa)

                        最大平均誤差：±5 mmHg (±0.7 kPa)

脈率測量范圍40bpm -240bpm

脈率測量誤差    ±5 bpm或者±5%，二者應取值大者。

報警設置               報警范圍與顯示范圍一致，報警限設置的步長為1mmHg或0.1kPA

初始充氣壓力范圍

成人: 160 mmHg (22.7 kPa)

小兒: 120 mmHg (21.3 kPa)

小兒(<5歲):90 mmHg (13.3 kPa)

4.5、體溫(Temp)

通道數                  雙體溫

單位                    攝氏（℃）/華氏（℉）可選

測量范圍      0℃- 50℃

測量精度     ±0.1℃

體溫差顯示              能顯示兩個體溫通道之差的值

探頭                    體表或腔內

報警設置                報警范圍為0℃- 50℃，報警限設置的步長0.1℃

4.6、記錄儀(選配)

類型                    三通道熱陣記錄儀（內置）

打印方式               實時、定時或報警觸發打印

打印速度               自動,12.5 mm/s,25.0 mm/s,50mm/s

打印內容               波形和數據，3通道波形打印

記錄紙寬度             50mm

五、 電源規格

電   池：              鋰電池，4800mAh/11.1V;尺寸：148mm×60mm×23mm

電池工作時間：           電池為全新和電量充足的前提下，監護儀最短工作時間為2.5小時。

交流電源：              輸入電源：100V-240V AC, 50 Hz/60 Hz，額定輸入115VA

六、 物理規格

重量   3.6kg（不含記錄儀和電池）

尺寸   310mm(W)X260mm(H)X131mm(D)

七、 環境指標

運行環境溫度   5℃-   40℃；

儲存溫度           -20℃-   +55℃

運行相對濕度      15-80%（無水凝）；

儲存相對濕度       15 % - 95 %，非冷凝，帶記錄紙時，相對濕度不應超過80%。

運行的大氣壓力    70.0 kPa -   106.0kPa；

儲運的大氣壓力    50.0 kPa -   106.0 kPa

八、 接口規格

護士呼叫(選配)      連接頭：3.5毫米拾音插座，N.O和N.C觸點

觸點規格：

≤ 1A @ < 25Vac

≤ 1A @ < 60Vdc

絕緣：1.5KV

ECG 輸出（選配）      5毫米拾音插座

無線接口(選配)      符合 WiFi 數據速率 802.11a/b/g/n

USB端口            軟件升級或數據導出

以太網接口         符合802.3U

九、 產品配置

標準配置

10.4”彩色TFT顯示，最多10通道顯示，ECG（3/5導聯)，NBP， SpO2，HR/PR，RESP，2×TEMP功能， 鋰電池， 成人或者兒童附件包

可選配置：

記錄儀，無線聯網，心電模擬輸出和護士呼叫，移動支架，墻上支架
